| MOQ: | 1 |
| τιμή: | To be quoted |
| Τυπική συσκευασία: | πακέτο χαρτοφυλακίου ασφαλείας ή κουτί κόντρα πλακέ |
| Μέθοδος πληρωμής: | T/t |
1.Σύνοψη:
ΕπενδύσειςΟ εξοπλισμός αυτός χρησιμοποιείται για τον σταθμό Α (δοκιμή πρόσκρουσης) και τον σταθμό Β (δοκιμή κλίσης) των έξυπνων τουαλετών.
(2)Αυτό το εξοπλισμό αποτελείται από σχηματισμένο αλουμινένιο στήριγμα, πνευματικό μηχανισμό, πλάκα πίεσης κλπ. Το ηλεκτρικό μέρος ελέγχου αποτελείται από PLC, διεπαφή ανθρώπου-μηχανής, αισθητήρα πίεσης κλπ.και τα δεδομένα της δοκιμής είναι ακριβή.
(3)Ο εξοπλισμός αυτός διαθέτει δύο σταθμούς εργασίας, ο καθένας από τους οποίους μπορεί να δοκιμαστεί ανεξάρτητα.

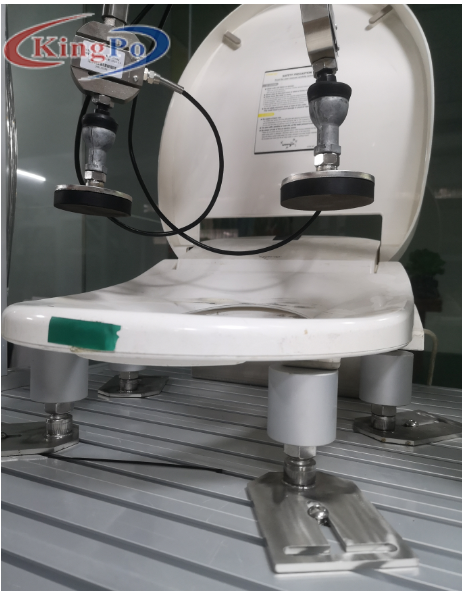

Σχήμα 1 Γενική εμφάνιση του εξοπλισμού
2.Πρότυπα κατασκευής
Ο εν λόγω εξοπλισμός δοκιμής έχει σχεδιαστεί και κατασκευαστεί σύμφωνα με τα ακόλουθα πρότυπα:
Σχεδιασμένο και κατασκευασμένο σύμφωνα με το σημείο 21.103.1 και 21.103.2 της IEC 60335-2-84 ·
6.7 Δοκιμή κλίσης, 6.10 Δοκιμή ανοίγματος και κλεισίματος, 6.11 Δοκιμή ζωής λειτουργίας αργής πτώσης και 6.12 Δοκιμή υψηλής πίεσης του JC/764-2008·
3.Τεχνικές παραμέτρους:
|
Ηλεκτρική τροφοδοσία |
AC220V±10%, 50/60Hz |
|
Δύναμη μηχανής |
1.5KW |
Στατικός σταθμός δοκιμής πίεσης και πρόσκρουσης:
|
Μέθοδος εφαρμογής δύναμης |
Δύναμη κυλίνδρου, ρυθμιζόμενη πίεση αέρα |
|
Δυνάμωση της πίεσης του αέρα |
0.5MPa |
|
Χρόνος εφαρμογής δύναμης |
0~99,9 δευτερόλεπτα μπορεί να ρυθμιστεί [κανονικά 4 δευτερόλεπτα] |
|
Πλάκα πίεσης |
Διάμετρος 300 mm, πάχος 5 mm, σκληρότητα ακτής 70 ° |
|
Αξία δύναμης |
0~1300N ρυθμιζόμενο [Κανονική στατική πίεση 1500N, αντίκτυπος 1250N] |
|
Αισθητήρας δύναμης |
0.5 επίπεδο 200KgF |
|
Αριθμός επιπτώσεων |
0~999999999 φορές μπορεί να ρυθμιστεί |
Σταθμός δοκιμής κλίσης:
|
Μέθοδος εφαρμογής δύναμης |
Δύναμη κυλίνδρου, ρυθμιζόμενη πίεση αέρα |
|
Κύλινδρο |
Διάμετρος 50 mm, στροφή 125 mm, ένα σετ από κάθε πλευρά |
|
Πλάκα πίεσης |
Διάμετρος 76 mm, πάχος 19 mm, σκληρότητα ακτής 70 ° |
|
Δυνάμωση της πίεσης του αέρα |
0.5MPa |
|
Χρόνος εφαρμογής δύναμης |
0~99,9 δευτερόλεπτα μπορεί να ρυθμιστεί [standard 1,0 δευτερόλεπτο] |
|
Αξία δύναμης |
0~1300N ρυθμιζόμενο [890N] |
|
Αισθητήρας δύναμης |
0.5 επίπεδο 200KgF, ένα από κάθε πλευρά. |
|
Μετρητής κλίσης |
0~999999999 φορές μπορεί να ρυθμιστεί |
4.Περιβάλλον χρήσης
ΕπενδύσειςΤο μηχάνημα και ο εξοπλισμός πρέπει να τοποθετούνται σε περιβάλλον προστατευμένο από τη βροχή, τον ήλιο και τη διάβρωση.
(2)Θερμοκρασία περιβάλλοντος 10~40°C, σχετική υγρασία < 80%.
(3)Το μηχάνημα πρέπει να τοποθετείται σε επίπεδο έδαφος χωρίς δονήσεις και να διατηρείται σταθερό χωρίς να κλονίζεται.
5.Οδηγίες λειτουργίας διεπαφής αλληλεπίδρασης ανθρώπου-υπολογιστή
Επενδύσειςεγκατάσταση της συσκευής και ενεργοποίηση της ενέργειας·
(2)Διασύνδεση σύνδεσης χρήστη, αλλαγή κωδικού πρόσβασης χρήστη (ο αρχικός κωδικός πρόσβασης για όλους τους χρήστες είναι: 1111):

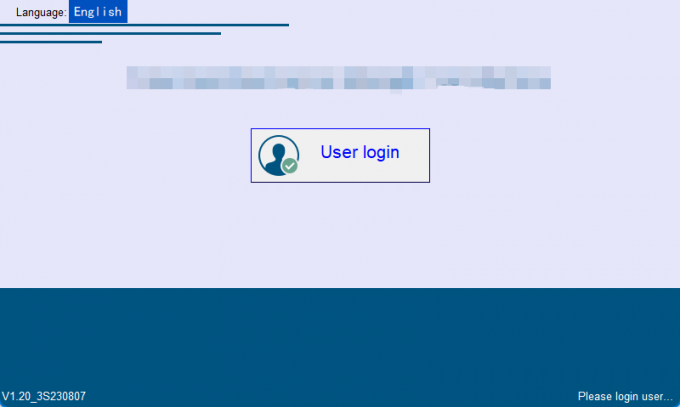

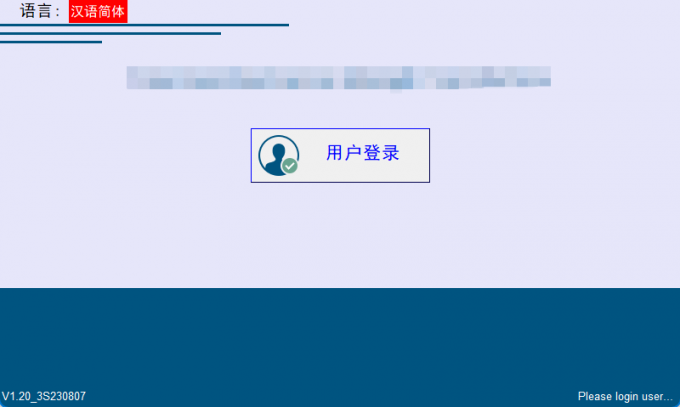

Σχήμα2Οθόνη υποδοχής εκκίνησης

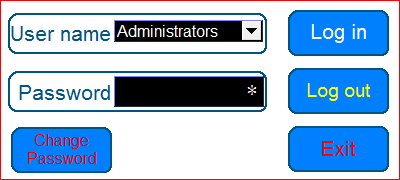

Σχήμα3: Λογισμικό σύνδεσης και κωδικού πρόσβασης

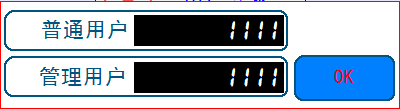

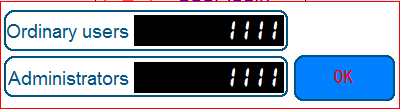

Σχήμα4: Αλλαγή κωδικού πρόσβασης
(3)Διασύνδεση λειτουργίας:

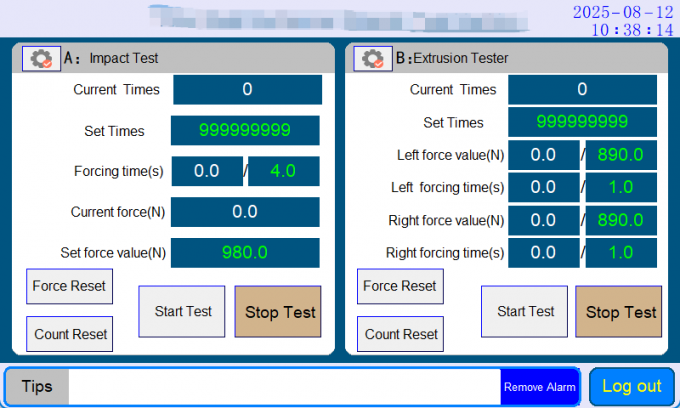

Σχήμα 5: Πίνακα λειτουργίας για δοκιμή ανοίγματος και κλεισίματος στο σταθμό Α1, δοκιμή στατικής πίεσης στο σταθμό Β1 και δοκιμή κλίσης στο σταθμό Γ
[Αποχώρηση]:Αποσυνδεθείτε από τον τρέχοντα χρήστη και επιστρέψτε στην διεπαφή σύνδεσης.
[Ασφαλής συναγερμός]Παρακαλώ, αφαιρέστε πρώτα τον συναγερμό και μετά πατήστε αυτό το κουμπί.για την εκκαθάριση του συναγερμού·
Σταθμός Δοκιμών Κρούσης
[Επαναφορά της μέτρησης]:Παρακαλώ επαναφέρετε την τιμή μέτρησης στο μηδέν.
[Αξία δύναμης μηδέν]:Ορίζεται η απόκλιση της ισχύος ισχύος σε μηδέν.
[Ξεκινήστε το τεστ]:Κουμπί εκκίνησης δοκιμής.
[Σταματήστε το τεστ]:Κεμπίνα δοκιμής στάσης.
[Σήμερα αριθμός]:Εμφάνιση του τρέχοντος αριθμού
[Εγκατάσταση χρόνων]:Ορίστε τον αριθμό των περιόδων, και η μηχανή θα σταματήσει όταν φτάσει στον τρέχοντα αριθμό.
[Χρόνος εφαρμογής δύναμης]:εμφάνιση και ρύθμιση του χρόνου εφαρμογής της δύναμης·
[Αξία ισχύος ρεύματος]:Δείχνει την τιμή ισχύος ισχύος·
[Εγκατάσταση της τιμής δύναμης]:ορίζει την τιμή δύναμης·
Β Σταθμός δοκιμής κλίσης
[Επαναφορά της μέτρησης]:Παρακαλώ επαναφέρετε την τιμή μέτρησης στο μηδέν.
[Αξία δύναμης μηδέν]:Ορίζεται η απόκλιση της ισχύος ισχύος σε μηδέν.
[Ξεκινήστε το τεστ]:Κουμπί εκκίνησης δοκιμής.
[Σταματήστε το τεστ]:Κεμπίνα δοκιμής στάσης.
[Σήμερα αριθμός]:Εμφάνιση του τρέχοντος αριθμού
[Εγκατάσταση χρόνων]:Ορίστε τον αριθμό των περιόδων, και η μηχανή θα σταματήσει όταν φτάσει στον τρέχοντα αριθμό.
[Αξία δύναμης αριστερού κυλίνδρου]:Ρυθμίζεται η τιμή δύναμης του αριστερού κυλίνδρου και εμφανίζεται·
[Χρόνος εφαρμογής της αριστερής δύναμης]:Ρυθμίζεται ο χρόνος εφαρμογής της δύναμης στον αριστερό κύλινδρο και εμφανίζεται·
[Αξία δύναμης δεξιού κυλίνδρου]:Ρυθμίζεται η σωστή τιμή δύναμης κυλίνδρου και εμφανίζεται·
[Χρόνος εφαρμογής της δεξιάς δύναμης]:Ρυθμίζεται ο σωστός χρόνος εφαρμογής της δύναμης στον κύλινδρο και εμφανίζεται·
ΕπενδύσειςΠαράμετρος και αποδιορθώσεις αναδυόμενο παράθυρο (πάτα το κουμπί στην πάνω αριστερή γωνία κάθε σταθμούγια να αναδυθεί το παράμετρο και το παράθυρο ελαχιστοποίησης ):

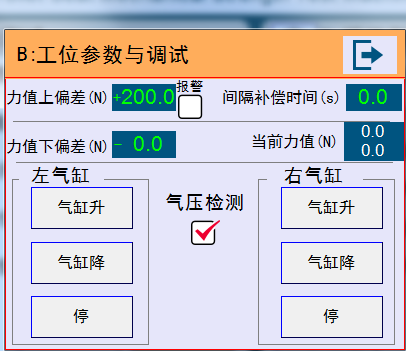

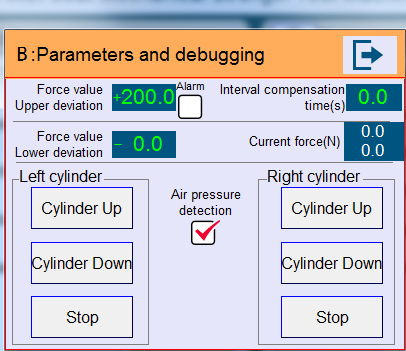

Σχήμα6:Παράμετροι σταθμού Β και παράθυρο αναδυόμενου παράθυρου διορθώσεων
[Ανύψωση κυλίνδρου]:Εγχειρίδιο κουμπί ανύψωσης κυλίνδρου·
[Κύλινδρο κάτω]:Εγχειρητικό κουμπί κάτω από τη φιάλη·
[Σταματήστε!]:Εγχειριτικό κουμπί στάσης.
[Χρόνος αποζημίωσης για το σοκ]:χρόνος αντιστάθμισης όταν δεν επιτυγχάνεται κάθε κύκλος κατά τη διάρκεια της διαδικασίας δοκιμής συγκρούσεων·
[Κύκλος δοκιμής συγκρούσεων]:Εμφανίζει το χρόνο κύκλου δοκιμής συγκρούσεων·
[Απόκλιση άνω δύναμης] και [Απόκλιση κάτω δύναμης]ορίζει την τιμή της δύναμης συναγερμού άνω απόκλισης από τη δύναμη και τις εργασιακές παραμέτρους της χαμηλότερης απόκλισης από τη δύναμη·
[Αξία ισχύος ρεύματος]:Δείχνει την τιμή ισχύος ισχύος·
Σχήμα7: Παραμέτρους σταθμού C και αναλυτικό παράθυρο διορθώσεων
[Ανύψωση κυλίνδρου]:Εγχειρίδιο κουμπί ανύψωσης κυλίνδρου·
[Κύλινδρο κάτω]:Εγχειρητικό κουμπί κάτω από τη φιάλη·
[Σταματήστε!]:Εγχειριτικό κουμπί στάσης.
[Απόκλιση της δύναμης προς τα πάνω] και [Απόκλιση της δύναμης προς τα κάτω]ορίζει την τιμή της δύναμης συναγερμού άνω απόκλισης από τη δύναμη και τις εργασιακές παραμέτρους της χαμηλότερης απόκλισης από τη δύναμη·
[Χρόνος αντιστάθμισης διαστήματος]:Η τυποποιημένη απαίτηση είναι χρόνος πίεσης διαστήματος κυλίνδρου περίπου 0,5 δευτερόλεπτα.
[Αξία ισχύος ρεύματος]:Δείχνει την τιμή ισχύος ισχύος·
(5)Διασύνδεση ιστορικού (κοντά πατήστε το πλαίσιο εμφάνισης πληροφοριών στο κάτω μέρος της διεπαφής λειτουργίας για να εισέλθετε σε αυτή την διεπαφή, όπου μπορείτε να ορίσετε τον χρόνο του συστήματος):

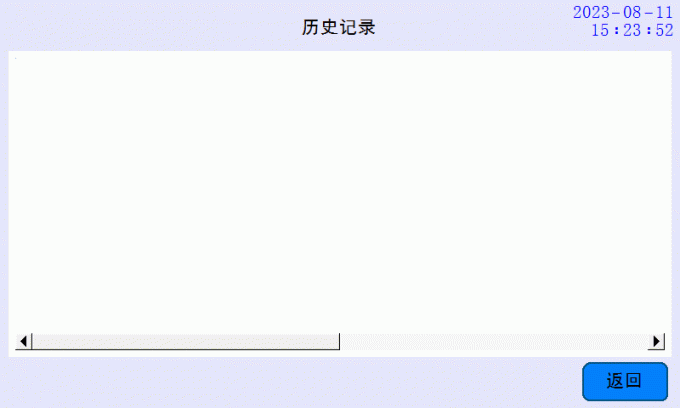

Σχήμα8:Σελίδα ιστορικού σταθμού εργασίας
[Επιστροφή]:Επιστροφή στην κύρια σελίδα λειτουργίας.
[Ρυθμίσεις εμφάνισης χρόνου διεπαφής]:Ο χρόνος συστήματος μπορεί να οριστεί στην πάνω δεξιά γωνία της σελίδας αυτής.
6.Διαδικασία λειτουργίας
Επενδύσειςρύθμιση του επιπέδου εγκατάστασης του εξοπλισμού και τοποθέτησης των ποδιών της μηχανής·
(2)Τοποθετείται το δείγμα σε κάθε σταθμό, τοποθετείται το δείγμα με τις προερχόμενες βίδες πεταλούδας και ρυθμίζεται το επίπεδο του δείγματος.
(3)Συνδέστε την παροχή ενέργειας και ενεργοποιήστε την παροχή.πρέπει να είναι κατάλληλα γειωμένα για την πρόληψη ατυχημάτων ηλεκτροπληξίας·
ΕπενδύσειςΔοκιμή πρόσκρουσης:
1)Εγκαταστήστε την κυκλική πλάκα χάλυβα που εφαρμόζει δύναμη στον αισθητήρα δύναμης.δοκιμή πίεσης, χρησιμοποιήστε ø160mmκυκλικήπλάκα από χάλυβα· για δοκιμές συγκρούσεων, χρήσηένα ø300mmκυκλική πλάκα από χάλυβα·
2)Ρυθμίζεται η θέση του δείγματος και της πλακέτας χάλυβα που εφαρμόζει τη δύναμη μεπατώντας το χειροκίνητο κουμπί στην παράμετρο και την αποδιορθώση του αναδυόμενου παραθύρουκαι προσαρμόζοντας την πίεση του αέρα σύμφωνα με την τιμή της δύναμης εξόδου.Όταν ολοκληρωθεί η ρύθμιση, επιστρέφεται η φιάλη στην αρχική της θέση.
3) ΕπενδύσειςΕισάγετε τη διεπαφή λειτουργίας και πατήστε[Αξία δύναμης μηδέν] για την επαναφορά της τρέχουσας αξίας δύναμης·
4)Ρυθμίστε τη λειτουργία σταθμού Β στη λειτουργία που πρόκειται να δοκιμαστεί, καθαρίστε την τελευταία μέτρηση,και ορίζει την τιμή δύναμης, τον αριθμό των περιόδων και τον χρόνο εφαρμογής δύναμης·
5) ΕπενδύσειςΠατήστε το κουμπί [Αρχίστε δοκιμή] στην κύρια διεπαφή λειτουργίας και η συσκευή θα εκτελέσει αυτόματα δοκιμές ανοίγματος και κλεισίματος και θα μετρήσει αυτόματατους χρόνους·
6)Η δοκιμή θα σταματήσει αυτόματα όταν ολοκληρωθεί και θα εμφανιστεί στο πλαίσιο προειδοποίησης. Εάν πρέπει να σταματήσετε κατά τη διάρκεια της δοκιμής, πατήστε το κουμπί [Σταματήστε την δοκιμή]πατήστε το κουμπί διακοπής έκτακτης ανάγκης;
7)Αφαίρεση των δοκιμαστικών δειγμάτων και εξέταση των δειγμάτων.
(5)Δοκιμή κλίσης:
1)Ρυθμίζεται η θέση του δείγματος και της πλακέτας χάλυβα που εφαρμόζει τη δύναμη μεπατώντας το χειροκίνητο κουμπί στην παράμετρο και την αποδιορθώση του αναδυόμενου παραθύρουκαι προσαρμόζοντας την πίεση του αέρα σύμφωνα με την τιμή της δύναμης εξόδου.Όταν ολοκληρωθεί η ρύθμιση, επιστρέφεται η φιάλη στην αρχική της θέση.
2)Εισάγετε τη διεπαφή λειτουργίας και πατήστε[Αξία δύναμης μηδέν] για την επαναφορά της τρέχουσας αξίας δύναμης·
3) ΕπενδύσειςΕξαλείψτε την τελευταία μέτρηση στην κύρια διεπαφή λειτουργίας και ορίστε την τιμή δύναμης, τον αριθμό των περιόδων ή τον χρόνο εφαρμογής.
4)Πατήστε το κουμπί [Αρχίστε δοκιμή] στην κύρια διεπαφή λειτουργίας και η συσκευή θα εκτελέσει αυτόματα δοκιμές ανοίγματος και κλεισίματος και θα μετρήσει αυτόματατους χρόνους·
5) ΕπενδύσειςΗ δοκιμή θα σταματήσει αυτόματα όταν ολοκληρωθεί και το μήνυμα θα είναιΕάν πρέπει να σταματήσετε κατά τη διάρκεια της δοκιμής, πατήστε τοΑν χρειαστεί να σταματήσετε αμέσως, πατήστε το κουμπί έκτακτης ανάγκης.
6)Αφαίρεση των δοκιμαστικών δειγμάτων και εξέταση των δειγμάτων.
7.Προφυλάξεις και συντήρηση
ΕπενδύσειςΒεβαιωθείτε ότι το μηχάνημα είναι καλά γειωμένο για να αποφευχθούν ατυχήματα ασφάλειας.
(2)Κατά τη διάρκεια της δοκιμής δεν πρέπει να υπερβαίνετε το επιτρεπόμενο φορτίο για να αποφευχθεί η ζημιά στον αισθητήρα πίεσης.
(3)Το μέρος του μηχανήματος πρέπει να σκουπίζεται συχνά για να παραμένει καθαρό.
