Επαγγελματικός ηλεκτροδικός δοκιμαστής ηλεκτρικής απόδοσης Ηλεκτροδοντογραφίας Ηλεκτροδικός δοκιμαστής ηλεκτρικής απόδοσης Ηλεκτροδοντογραφίας Ηλεκτροδοντογραφίας Ηλεκτροδοντογραφίας Ηλεκτροδοντολογίας Ηλεκτροδοντολογίας Ηλεκτροδοντολογίας Ηλεκτροδοντολογίας Ηλεκτροδοντολογίας Ηλεκτροδοντολογίας Ηλεκτροδοντολογίας Ηλεκτροδοντολογίας Ηλεκτροδοντολογίας Ηλεκτροδοντολογίας Ηλεκτροδοντολογίας Ηλεκτροδοντολογίας
Λεπτομέρειες:
| Τόπος καταγωγής: | ΣΟ |
| Μάρκα: | kingpo |
| Πιστοποίηση: | ISO 17025 calibration certificate |
| Αριθμό μοντέλου: | DJY-4 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | to be quoted |
| Χρόνος παράδοσης: | 5-7 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 20 μονάδες το μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Αντίσταση: | 0-20KΩ | Διαταραχή: | ±1200mV |
|---|---|---|---|
| Ασύρματα: | 0-2000μV ((PP) | Αντίσταση ροής: | ±1200mV |
| Αποσύνθεση: | ±1200mV | Συνολικές διαστάσεις: | 27.5cmx22cmx10cm |
| Επισημαίνω: | Δοκιμαστής ηλεκτρικής απόδοσης ηλεκτροδίων ΗΚΓ,Δοκιμαστής ηλεκτρικής απόδοσης ηλεκτροδίων ΗΚΓ αποσύνθεσης |
||
Περιγραφή προϊόντων

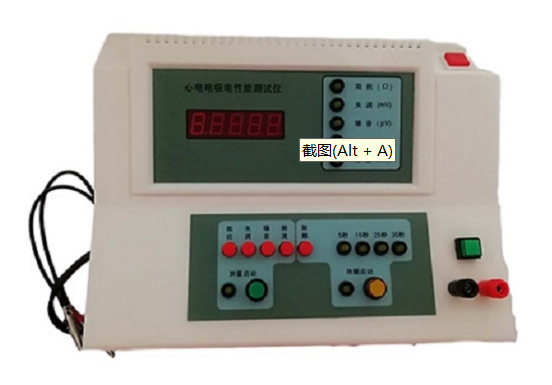

DJY-4 Δοκιμαστής ηλεκτρικής απόδοσης ηλεκτροδίων ΗΚΓ
Συνολικές διαστάσεις: 27.5cmx22cmx10cm.
Συνολικό βάρος μηχανής: 2,5 κιλά.
Φυτέ: F2A 250V.
Τεχνικές παραμέτρους:
| Στοιχεία δοκιμής | Προϋποθέσεις κινήτρων | πεδίο εφαρμογής | Ακριβότητα | Χρόνος δοκιμής |
| Αντίσταση | Σινουσοειδές εναλλασσόμενο ρεύμα | 0-20KΩ | Λιγότερο ή ίσο με 1KΩ 2%±10Ω | > 60s |
| Διαταραχή | Αντίσταση εισόδου συνεχούς ρεύματος | ±1200mV | Λιγότερος ή ίσος με 100mV 1%±1mV | 60-90s |
| Ασύρματα | RC Bandpass | 0-2000μV ((PP) | Λιγότερο ή ίσο με 150μV ±7,5μV | 60-360s |
| Αντίσταση ροής | Συνεχές ρεύμα | ±1200mV | Λιγότερος ή ίσος με 100mV 1%±1mV | Περισσότερες από 8 ώρες |
| Αποσύνθεση | Συμπιεστήρας 10μF±5% | ±1200mV | Λιγότερος ή ίσος με 100mV 1%±1mV | 5, 15, 25, 35s |
Περιβαλλοντικές συνθήκες
α) Η τάση τροφοδοσίας: AC 220V±10%, 50Hz±1Hz, με καλή γείωση.
β) θερμοκρασία περιβάλλοντος: 23°C±5°C.
γ) Σχετική υγρασία: 40%±10%.
δ) Ατμοσφαιρική πίεση: 70,0-106,0Kpa.
Τυποποιημένη διαμόρφωση: 1 κύρια μονάδα, 1 εξωτερική πηγή ενέργειας, 1 εγχειρίδιο χρήσης, 1 καλώδιο γείωσης, 1 ζευγάρι συνδέσεων 200nA, 15 καλώδια σειράς ζευγών ηλεκτροδίων, 1 φορητή θήκη
Κανονισμός:
ΕΥ/Τ 0196-2005 Ηλεκτρόδια ΕΚΓ μιας χρήσης
ΑΠΕ/ΑΑΜΙ EC12:2000 ((R2005)
Πεδίο εφαρμογής:
Χρησιμοποιείται για τη δοκιμή των ηλεκτρικών ιδιοτήτων των ηλεκτροδίων ΗΚΓ, κατάλληλα για ηλεκτρόδια ΗΚΓ επιφάνειας σώματος, including disposable ECG electrodes with pre-installed conductive glue or self-adhesive ECG electrodes with pressure-sensitive conductive glue and disposable ECG electrodes with conductive glue placed according to the requirements before use .
Το ANSI/AAMI EC12:2000(R2005),YY/T O196-2005 "Έναχρηστα ηλεκτρόδια ΗΚΓ" ορίζει τις απαιτήσεις για την επιθεώρηση παρτίδας και την περιοδική επιθεώρηση, δηλαδή:η ομαδοποίηση των ζευγαριών ηλεκτροδίων και η ακολουθία δοκιμής κάθε στοιχείουΟι απαιτήσεις για τα ανωτέρω στοιχεία δοκιμής είναι οι ακόλουθες:
| Στοιχεία δοκιμής | Αντίσταση | Διαταραχή | Ασύρματα | Αντίσταση ροής | Αποσύνθεση |
| Απαιτήσεις βιομηχανικών προτύπων | < 3KΩ | < 100mV | < 150μV | < 100mV | < 100mV |
Αντίσταση εναλλασσόμενου ρεύματος ("αντίσταση" για συντομία)
Πλήρης δείκτης μέτρησης που αντιπροσωπεύει την αντίσταση και την χωρητική αντιδραστικότητα ενός ζεύγους ηλεκτροδίων.
Κατά τη διάρκεια της δοκιμής, το όργανο εφαρμόζει σε ένα ζευγάρι ηλεκτροδίων μέσω δύο καλωδίων δοκιμής ηλεκτροδίων εναλλασσόμενο ρεύμα 10 Hz με τιμή κορυφής-κορυφής που δεν υπερβαίνει τα 100μA.η αντίσταση εναλλασσόμενου ρεύματος του ζεύγους ηλεκτροδίων δεν πρέπει να υπερβαίνει τα 3KΩ.
Η τάση εκτόξευσης συνεχούς ρεύματος (με το σύντομο offset)
Η τάση που αναπτύχθηκε μεταξύ δύο ηλεκτροδίων ECG μιας χρήσης λόγω της διαφοράς των δυνατοτήτων των μισών κυττάρων τους.
Μετά το σχηματισμό του ζεύγους ηλεκτροδίων, μετά από περίοδο σταθεροποίησης 1 λεπτού, η τάση εκτόξευσης συνεχούς ρεύματος του ζεύγους ηλεκτροδίων που μετράται μέσω του καλωδίου δοκιμής ηλεκτροδίων δεν πρέπει να υπερβαίνει τα 100mV.
Εσωτερικός θόρυβος
Το σήμα τάσης εντός μιας συγκεκριμένης ζώνης συχνοτήτων παρουσιάζεται από την αλλαγή της τάσης εκτόξευσης του ζεύγους ηλεκτροδίων.
Μετά το σχηματισμό του ζεύγους ηλεκτροδίων, μετά από περίοδο σταθεροποίησης 1 λεπτού, εντός των επόμενων 5 λεπτών,η τιμή από κορυφή σε κορυφή του εσωτερικού θορύβου που παράγεται από το ζεύγος ηλεκτροδίων στη ζώνη συχνοτήτων 0.15-100 Hz (απόκριση συχνότητας πρώτης τάξης) που μετριέται από το καλώδιο δοκιμής ηλεκτροδίου δεν πρέπει να υπερβαίνει τα 150μV.
Διορθωτική μέθοδος
Η ικανότητα ενός ζεύγους ηλεκτροδίων να διατηρεί σταθερή τάση αντιστάθμισης συνεχούς ρεύματος υπό τη μακροχρόνια δράση ενός δεδομένου μικρού συνεχούς ρεύματος.
Το ζευγάρι ηλεκτροδίων συνδέεται με το τερματικό 200nA του οργάνου και στη συνέχεια ένα 200nA συνεχές ρεύμα εφαρμόζεται συνεχώς στο ζευγάρι ηλεκτροδίων για περισσότερο από 8 ώρες.η μεταβολή τάσης στο ζεύγος ηλεκτροδίων που μετράται από το καλώδιο δοκιμής ηλεκτροδίων δεν πρέπει να είναι μεγαλύτερη από 100mV.
Συμμετοχή σε εκπαιδευτικές εκπαιδευτικές δραστηριότητες
Η ικανότητα του ζευγαριού ηλεκτροδίων να αποκαθιστά την ανίχνευση ηλεκτροσόκ μετά την τόνωση από ρεύμα αποσύνθεσης.
Κατά τη διάρκεια της δοκιμής, ο πυκνωτής 10μF στο όργανο φορτίζεται σε DC200V και το ζεύγος ηλεκτροδίων και η αντίσταση 100Ω στο όργανο εκφορτώνονται κατά σειρά μέσω του καλωδίου δοκιμής ηλεκτροδίων.Η τιμή τάσης στο ζεύγος ηλεκτροδίων δεν πρέπει να είναι μεγαλύτερη από 100mV στο 5ο δευτερόλεπτο μετά την εκφόρτωση του πυκνωτή· μέσα στα επόμενα 30 δευτερόλεπτα, ο μέσος ρυθμός αλλαγής της τάσης κάθε 10 δευτερόλεπτα δεν πρέπει να υπερβαίνει το ±1mV/s.η αντίσταση 10Hz AC του ζεύγους ηλεκτροδίων δεν πρέπει να υπερβαίνει τα 3KΩ.
