Τρεις κατακόρυφες ράβδους γεννήτρια σήματος βίντεο IEC62368 RDL-100
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | KingPo |
| Πιστοποίηση: | Calibration Certificate |
| Αριθμό μοντέλου: | Rdl-100 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | To be quoted |
| Συσκευασία λεπτομέρειες: | πακέτο χαρτοκιβωτίων ασφάλειας ή κιβώτιο κοντραπλακέ |
| Χρόνος παράδοσης: | 5-8 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | μήνας 50 PC |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος: | IEC62368 | Χρήση: | Παραγωγή δοκιμαστικού σήματος για τηλεοπτική δοκιμή |
|---|---|---|---|
| Εγγύηση: | 1 έτος | Καταγωγή: | Κίνα |
| Υλικό: | Ορείχαλκος και Πλαστικό | Σχήμα: | RDL-100 |
| Επισημαίνω: | Γεννήτρια σήματος βίντεο κάθετης γραμμής,Γεννήτρια σήματος βίντεο CVBS,Γεννήτρια σήματος βίντεο IEC62368 |
||
Περιγραφή προϊόντων
IEC62368 Γεννήτης σήματος RDL-100 με τρία κατακόρυφα σύμβολα
1 Σύνοψη
1.1 Προφίλ προϊόντος
Το προϊόν χρησιμοποιείται για τη δοκιμή ψηφιακής τηλεόρασης, παρέχοντας ένα σήμα δοκιμής για πειράματα δοκιμής τηλεόρασης.Το προϊόν μπορεί να παράγει τα σήματα δοκιμής βίντεο για το CVBS,Διασύνδεση YPbPr και HDMI για την κάλυψη των απαιτήσεων της δοκιμής τηλεόρασης.
1.2 Πεδίο εφαρμογής:
1. πειραματική δοκιμή ασφαλείας τηλεόρασης·
2. Πειραματισμός δοκιμής ηλεκτρομαγνητικής συμβατότητας τηλεόρασης
3. Άλλα συναφή πειράματα δοκιμής τηλεοράσεων·
1.3 Λειτουργικά χαρακτηριστικά:
(1) Περιλαμβάνει τρεις τύπους διεπαφών: CVBS, YPbPr και HDMI.
(2) Υποστήριξη PAL και NTSC μορφοτύπου βαθμονόμησης και εκκαθάρισης βίντεο.
(3) Υποστήριξη των μορφών βίντεο HD 1280720p 50Hz, 1280720p 60Hz, 19201080i 50Hz, 19201080i 60Hz, 19201080p 25Hz, 19201080p 30Hz, 19201080p 50Hz, 19201080p 60Hz·
(4) Υποστήριξη για μορφή βίντεο ultra-HD (4K) 3840 2160 25p και 3840 2160 30p.

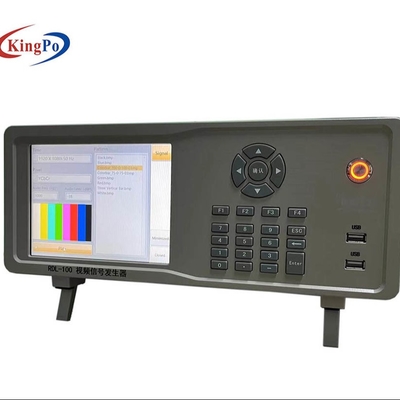

2 Περιγραφή του εμπρόσθιου πάνελ
1Εμφάνιση συστήματος
Εμφάνιση της διεπαφής λογισμικού ελέγχου συστήματος, με λειτουργία οθόνης αφής, για τη ρύθμιση της επιλογής του σήματος του συστήματος, της μορφής βίντεο,και τη ρύθμιση των παραμέτρων σήματος διαμόρφωσης ψηφιακής τηλεόρασης.
2 κλειδί
Αποτελείται από πλήκτρα πλοήγησης (πάνω και κάτω κλπ.), ψηφιακό πληκτρολόγιο και πλήκτρα λειτουργίας για να διευκολύνει τους χρήστες να χειρίζονται και να ελέγχουν το λογισμικό.
4USB τζόγκελ
Εύκολο για τους χρήστες να συνδεθούν με το ποντίκι, το πληκτρολόγιο, τον δίσκο U και άλλες εξωτερικές συσκευές.
Κλειδί ισχύος 5
Το σύστημα ελέγχου αλλάζει συνεχώς.
3 Περιγραφή οπίσθιου πίνακα
1Οι διεπαφές Y/CVBS, Pb και Pr
Η διεπαφή εξόδου του σύνθετου σήματος αναλογικής τηλεόρασης και του σήματος χρωματικής συνιστώσας, όπου η διεπαφή Y/CVBS εκδίδει σύνθετο σήμα (CVBS) όταν οι μορφότυπες σήματος είναι PAL και NTSC,και το σήμα φωτεινότητας σε χρωματικό σήμα (Y) σε άλλες μορφές.
2L, R τρέξιμο
Οι διεπαφές εξόδου ήχου, L και R αντιπροσωπεύουν τα αριστερά και τα δεξιά κανάλια, αντίστοιχα.
3HDMI τζόγκλερ
Ψηφιακή διεπαφή εξόδου σήματος βίντεο.
4.Σύνδεσμος περιφερειακών συσκευών συστήματος
Εύκολο για τους χρήστες να συνδεθούν με την οθόνη, το ποντίκι, το πληκτρολόγιο, τον δίσκο U και άλλες εξωτερικές συσκευές.
5Διασύνδεση και διακόπτης τροφοδοσίας συστήματος
Συνδέστε και ελέγξτε την παροχή ενέργειας του συστήματος.
4Τεχνικοί δείκτες
|
τύπος διεπαφής
|
Πρόγραμμα
|
πεδίο εφαρμογής
|
μετρική
|
|
Επενδύσεις
|
επίπεδο έντασης
|
(0~700) mV
|
±(2%X+6mV)
|
|
Επίπεδο χρώματος
|
(0 ~ 885,1) mV
|
±(2%X+6mV)
|
|
|
φάση χρωματοποίησης
|
(0~360) °
|
±2°
|
|
|
YPbPr
|
Επίπεδο εξόδου σήματος φωτεινότητας (Y)
|
(0~700) mV
|
±(2%X+6mV)
|
|
Επίπεδο εξόδου σήματος χρωματικής διαφοράς (Pb, Pr)
|
(-350~350) mV
|
±(2%X+6mV)
|
