Κύκλωμα 2 γεννητριών δοκιμής ώθησης IEC 62368-1 του πίνακα D.1.

Κύκλωμα 2 γεννητριών δοκιμής ώθησης IEC 62368-1 του πίνακα D.1.

MOQ: 1
τιμή: 80000
Τυπική συσκευασία: 500*600*300
Μέθοδος πληρωμής: T/T
Πληροφορίες λεπτομέρειας
Τόπος καταγωγής
Κίνα
Μάρκα
kingpo
Πιστοποίηση
iso9001 ce
Αριθμό μοντέλου
Η kp-ΔΕΚΑΕΤΙΑ ΤΟΥ '50
Επισημαίνω:

IEC 62368-1 γεννητριών δοκιμής ώθησης

,

Όργανο δοκιμής ώθησης IEC 62368-1

Περιγραφή προϊόντων

Το κύκλωμα δοκιμής γεννήτριας παλμών 2 του πίνακα Δ.1.

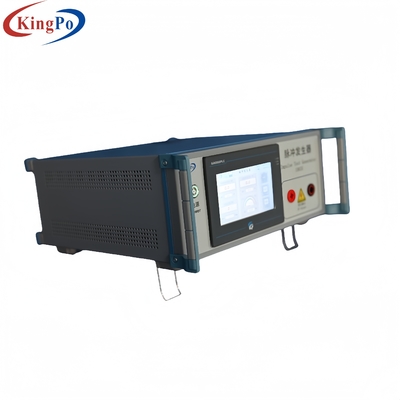

Κύκλωμα 2 γεννητριών δοκιμής ώθησης IEC 62368-1 του πίνακα D.1. 0


Το 1950S παλμική γεννήτρια, είναι ένα όργανο δοκιμής για την παραγωγή σήματος παλμού και σήματος HVDC. Αυτό το όργανο έχει σχεδιαστεί και κατασκευαστεί σύμφωνα με το προσάρτημα N.1 της GB4943.1-2011 (IEC60950-1:2005Το σύστημα αυτό προσομοιώνει τις παρεμβολές κεραυνών στο δίκτυο επικοινωνιών και τη μεταβατική τάση στο σύστημα διανομής για όλα τα είδη εξοπλισμού πληροφορικής.Ανήκει στο όργανο και τον εξοπλισμό δοκιμών ηλεκτρικής ασφάλειαςΗ γεννήτρια παλμών 1950 S ελέγχεται από τον προγραμματιζόμενο ελεγκτή PLC της Panasonic (FP-X C14R).
Όλες οι παραμέτροι και Η κατάσταση λειτουργίας του οργάνου εμφανίζεται και ρυθμίζεται στην 7-ιντσών έγχρωμη οθόνη αφής (TK6070iH) και παρέχεται η διεπαφή μενού μεταξύ κινέζικου και αγγλικού.
Το όργανο διαθέτει επίσης προστασία κατά της υπερτάσης για την εξασφάλιση της ασφάλειας και της αξιοπιστίας του,και μπορούν να χρησιμοποιηθούν ευρέως σε εργαστήρια δοκιμών ηλεκτρικής ασφάλειας και επιχειρήσεις ηλεκτρονικής και ηλεκτρικής παραγωγής.

Παράμετρος:
1Δοκιμαστική μορφή κύματος παλμού: 10/700uS
Το σφάλμα μορφής κύματος είναι ± 20%
Η τάση παλμού εξόδου είναι 0 ~ 4kV, η οποία μπορεί να ρυθμίζεται συνεχώς
Η ακρίβεια της ψηφιακής οθόνης τάσης είναι ± 5% ± 3 λέξεις
2Δοκιμαστικό σχήμα κύματος παλμού: 1.2/ 50uS
Το σφάλμα μορφής κύματος είναι ± 20%
Η τάση παλμού εξόδου είναι 0 ~ 6kV, η οποία μπορεί να ρυθμίζεται συνεχώς
Η ακρίβεια της ψηφιακής οθόνης τάσης είναι ± 5% ± 3 λέξεις
3Ρυθμισμός χρόνου φόρτισης και εκφόρτισης: 1 δευτερόλεπτο ~ 999 δευτερόλεπτα
4Η ακρίβεια του είναι ± 1%.

5Ορισμός χρόνων φόρτισης και εκφόρτισης: 0 ~ 999 φορές
6Η ακρίβεια του είναι ±1.
7Πολικότητα τάσης εξόδου: θετική και αρνητική εναλλακτική διακόπτηση
8Ο δείκτης μερικής τάσης της ισχύος ελέγχου είναι 1 ≤ 1000
9Η προστασία από υπερστροφή και η προστασία από υπερτάσεις μπορούν να ορίζονται συνεχώς ως τιμές προστασίας.
(προσαρμογές εσωτερικής ρύθμισης)
10Δείκτης και λειτουργία λειτουργίας: 7 ιντσών χρωματική οθόνη αφής (TK6070iH) οθόνη και διεπαφή μενού
λειτουργία·
11Δύναμη μετασχηματιστή υψηλής τάσης: 400VA

12Μέγεθος οργάνου: περίπου 640 mm (μήκος) × 460 mm (βαθμός) × 320 mm (ύψος)
13Δύναμη λειτουργίας: 220 V ± 10%, 50 Hz ± 2 Hz.
Διάγραμμα κυκλώματος δικτύου δοκιμής
Δοκιμαστικά κυκλώματα δικτύου στις παραγράφους 2.10. 3.4 και 6.2. 2.1 της GB4943-2001 (IEC60950:1999)

Κύκλωμα 2 γεννητριών δοκιμής ώθησης IEC 62368-1 του πίνακα D.1. 1

Τύπος κυκλώματος Δοκιμαστικός παλμός Γ1 Γ2 R1 R2 R3
1 10/700us 20uF 0.2uF 50Ω 15Ω 25Ω
2 1.2/50us 1uF 30nF 76Ω 13Ω 25Ω
παρατηρήσεις

Εάν μπορούν να ληφθούν τα ίδια αποτελέσματα, μπορεί να χρησιμοποιηθεί εναλλακτική γεννήτρια δοκιμής.

Σημείωση: Το κύκλωμα 1 και το κύκλωμα 2 βασίζονται στη σύσταση K της ITU-T.44


Σημείωση:
(1)Το κύκλωμα στο παραπάνω σχήμα χρησιμοποιείται για την παραγωγή τάσης παλμού και οι τιμές των χρησιμοποιούμενων συστατικών εμφανίζονται κατωτέρω.10/ 700 μs (10 μs είναι ο φαινομενικός χρόνος κύματος, 700 μs είναι ο φαινομενικός χρόνος μισής κορυφής, η μορφή κύματος του φαίνεται στο σχήμα 9, T1 είναι ο φαινομενικός χρόνος κύματος,Το κύκλωμα δοκιμής παλμών χρησιμοποιείται για να προσομοιώσει τις παρεμβολές κεραυνών στο δίκτυο επικοινωνιών..
(2) Το κύκλωμα δοκιμής παλμών 1,2 / 50 μs χρησιμοποιείται για την προσομοίωση της παροχής τάσης σε σύστημα διανομής.1.2 μs θεωρείται ο χρόνος κύματος, 50 μs ο φαινομενικός χρόνος ημιτελείας.
(3) Η μορφή κύματος παλμού αναφέρεται στη μορφή κύματος υπό κατάσταση ανοιχτού κυκλώματος και η μορφή κύματος είναι διαφορετική υπό διαφορετικές συνθήκες φορτίου.Πρέπει να είσαι.
Να είστε πολύ προσεκτικοί όταν χρησιμοποιείτε αυτές τις γεννήτριες.
