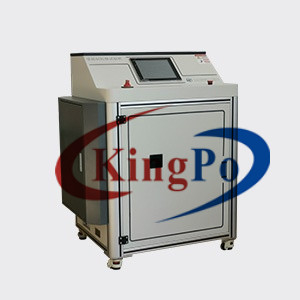

Περιορισμένος ελεγκτής βραχυκυκλώματος, τρέχουσα γεννήτρια 1500 Α, IEC 62368-1 - παράρτημα Ρ

Δοκιμή περιορισμένου βραχυκυκλώματος, IEC 62368-1-παράρτημα R

Ρ.3 Μέθοδος δοκιμής
Η πηγή πρέπει να συνδέεται με το EUT μέσω του καλωδίου ηλεκτρικού ρεύματος που παρέχεται ή καθορίζεται από τον κατασκευαστή του εξοπλισμού.Χρησιμοποιούνται 5 mm 2 ή 12 AWGΓια πηγές συνεχούς ρεύματος, το καλώδιο πρέπει να έχει το μέγεθος του μέγιστου ονομαστικού ρεύματος του εξοπλισμού.
Για τη διενέργεια αυτής της δοκιμής, πρέπει να εισαχθεί βραχυκύκλωμα στον εξοπλισμό προς τη σύνδεση γης του εξοπλισμού, το σημείο στο οποίο αυτό γίνεται εξαρτάται από τον εξοπλισμό.Μετά την εξέταση της κατασκευής του εξοπλισμού και των διαγραμμάτων κυκλωμάτων, το βραχυκύκλωμα εισάγεται μεταξύ του αγωγού φάσης, στο σημείο που βρίσκεται πλησιέστερα στην είσοδο (το σημείο χαμηλότερης αντίστασης), και της υπό εξέταση διαδρομής προστατευτικής σύνδεσης.Μπορεί να υπάρχουν περισσότερα από ένα σημεία στα οποία αυτό το βραχυκύκλωμα μπορεί να εφαρμοστεί για να καθοριστεί η χειρότερη περίπτωση.
Ο αγωγός προστατευτικής δέσμευσης συνδέεται με πηγή ικανή να παρέχει ρεύμα εναλλασσόμενου ή συνεχούς ρεύματος, ανάλογα με την περίπτωση του EUT, 1 500 A υπό συνθήκες βραχυκυκλώματος.και χρησιμοποιώντας πηγή τάσης ίση με τη ονομαστική τάση ή οποιαδήποτε τάση εντός της ονομαστικής τάσης του εξοπλισμούΣε περίπτωση που είναι γνωστό το ενδεχόμενο ρεύμα βραχυκυκλώματος που παρατηρείται από τον εξοπλισμό, η πηγή που χρησιμοποιείται για τη δοκιμή πρέπει να είναι σε θέση να τροφοδοτεί το ρεύμα αυτό υπό συνθήκες βραχυκυκλώματος.Ο κατασκευαστής δηλώνει στις οδηγίες ασφαλείας το πιθανό ρεύμα βραχυκυκλώματος που χρησιμοποιήθηκε κατά την αξιολόγηση.Η προστατευτική διάταξη υπέρβασης που προστατεύει το υπό εξέταση κύκλωμα (σύμφωνα με την παράγραφο R.2) διατηρείται σε σειρά με τον προστατευτικό αγωγό σύνδεσης.εάν παρέχεται ή προσδιορίζεται, παραμένουν συνδεδεμένα κατά τη διάρκεια της δοκιμής.
Η δοκιμή περιορισμένου βραχυκυκλώματος για τους αγωγούς προστατευτικής δέσμευσης σε ένα δοχείο ή σε ένα συγκρότημα που καλύπτεται με συμμόρφωση διεξάγεται σε ένα δοχείο ή σε ένα δοχείο που καλύπτεται με συμμόρφωση.
Η δοκιμή διεξάγεται δύο φορές ακόμη (συνολικά τρεις φορές, σε διαφορετικό δείγμα, εκτός εάν ο κατασκευαστής συμφωνεί να διεξαχθεί η δοκιμή στο ίδιο δείγμα).Η δοκιμή συνεχίζεται έως ότου λειτουργήσει η προστατευτική διάταξη υπερχείλισης.

Παράμετροι:

Περιοχή τάσης εκφόρτισης: dc120-250v (προσαρμόσιμη)

Μέγιστο ρεύμα εκφόρτισης: ≥ 1500A (προσαρμόσιμο)

Χρόνος εκκένωσης: 5-100 ms ρυθμιζόμενο

Τρόπος ελέγχου: PC

Δύναμη: AC220V± 10% 50Hz 3000W

Εξωτερικές διαστάσεις: 1060×788×1361mm

Βάρος του εξοπλισμού: 240Kg

Δομή εξοπλισμού:

Χαρακτηριστικό:

Πρώτα φορτώστε την μπαταρία μέσα στην συσκευή, εκφορτώστε την στην ρυθμισμένη τάση και στη συνέχεια πραγματοποιήστε την στιγμιαία δοκιμή υψηλού ρεύματος.Μετά την ολοκλήρωση της απαλλαγήςΤο ρεύμα εκφόρτωσης καταγράφεται κατά τη διάρκεια της δοκιμής και το σύστημα δημιουργεί αυτόματα μια καμπύλη ρεύματος-χρόνου.

Λειτουργία:

▪ λειτουργίες αυτόματης/χειροκίνητης λειτουργίας·

▪ μπορεί να ρυθμίζεται η τάση εκφόρτισης και ο περιορισμός του χρόνου προστασίας·

▪ λειτουργία ανάλυσης καμπύλης μορφής κύματος·

▪ με λειτουργία προστασίας από υπερπίεση και υπερστροφή·

▪ Διασύνδεση λειτουργίας (όπως φαίνεται παρακάτω)
