| MOQ: | 1 |
| Τυπική συσκευασία: | safety carton pack or plywood box |
| Περίοδος παράδοσης: | 25 working days |
| Μέθοδος πληρωμής: | T/T |
| Ικανότητα εφοδιασμού: | 3-5 sets per month |

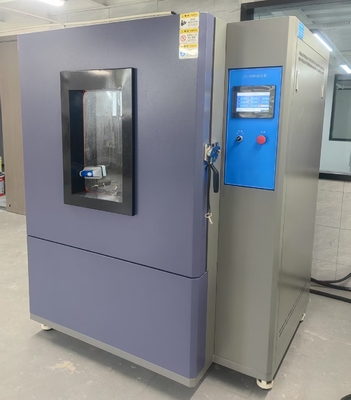

Δοκιμαστής βροχής και ψεκασμού για εξαρτήματα αυτοκινήτων JIS D0203
Σύνοψη:
Ο εν λόγω ανθεκτικός σε νερό εξοπλισμός δοκιμής έχει σχεδιαστεί και κατασκευαστεί πλήρως σύμφωνα με τους τέσσερις τύπους δοκιμών R1, R2, S1 και S2 στα πρότυπα JIS D 0203-1994 και KS R 0015.και είναι κατάλληλο για τις δοκιμές αντοχής σε υγρασία και αντοχή στο νερό των εξαρτημάτων αυτοκινήτων.
Ο όγκος της παροχής νερού ελέγχεται σε κλειστό κύκλο από αισθητήρες ροής, αισθητήρες πίεσης, PLC, μετατροπείς συχνότητας κλπ.Ο αισθητήρας ροής τροφοδοτεί πίσω την τιμή ροής και την τιμή πίεσης σε πραγματικό χρόνο στο PLCΟ PLC ελέγχει τη συχνότητα λειτουργίας του μετατροπέα συχνότητας μέσω υπολογισμού.Ο μετατροπέας συχνότητας ελέγχει την ταχύτητα περιστροφής της αντλίας νερού για να επιτευχθεί η ροή εξόδου της παροχής νερούΗ περιστροφική ενέργεια τροφοδοτείται από ένα ελεγκτικό κινητήρα Panasonic και έναν μειωτή.
Τεχνικές παραμέτρους:
1Θερμοκρασία νερού δοκιμής: θερμοκρασία δωματίου.
2Εσωτερικές διαστάσεις: 1000X1000X1000mm.
3Περικυκλωτή: μέγιστη χωρητικότητα φορτίου 50KG.
4Υλικό του κουτιού: SUS304 ανοξείδωτο χάλυβα.
5Πλασματικό παράθυρο παρατήρησης για την εύκολη παρατήρηση των αλλαγών στα δείγματα δοκιμής.
6Δύο ακροφύσια που πληρούν τις απαιτήσεις των εικόνων R1 και R2.
Υπάρχουν 40 αποχέσεις νερού, οι οποίες πληρούν τις απαιτήσεις των εικόνων S1 και S2.
8Ο άξονας περιστροφής του σωλήνα παροχής νερού σχηματίζει γωνία 45o με την οριζόντια γραμμή.
9. Ταχύτητα περιστροφής του άξονα του σωλήνα παροχής νερού: 23r/min.
10- ταχύτητα στάδιο δειγματοληψίας: 17 r/min·
11Δυνατότητα ροής νερού: R1:10,9 L/min· R2:3.2L/min S1:24.5L/min S2:39.2L/min
12Πίεση νερού: R1:00,01Mpa· R2:0.03Mpa S1:0.10Mpa S2:0.30Mpa
13Ο χρόνος δοκιμής: 0 έως 9999 λεπτά και 99 δευτερόλεπτα.
14Απόσταση μεταξύ του σωλήνα νερού και του δείγματος: 400 mm.
15- Έλεγχος.
15.1Η λειτουργία αυτόματης ρύθμισης μεταβλητής συχνότητας αλλάζει τη συχνότητα του μετατροπέα συχνότητας μέσω του προγράμματος PLC για τον έλεγχο της ταχύτητας της αντλίας νερού,ώστε να επιτευχθεί η ρυθμισμένη ροή και πίεσηΌλα τα δεδομένα μετατρέπονται στον πίνακα ελέγχου για προβολή μέσω του πομπού.
15.2 Μέθοδος ρύθμισης: αγγλικό μενού, εισροή με οθόνη αφής, 7 ιντσών έγχρωμη οθόνη αφής·
15.3 Λειτουργία εμφάνισης: Μπορεί να εμφανίζει πίεση, ροή, ταχύτητα περιστροφής, χρόνο δοκιμής κλπ.
15.4 Λειτουργίες προστασίας: προστασία από διαρροές, προστασία από υπερφόρτωση, προστασία από βραχυκύκλωμα.
15.5- Ελέγχος περιστροφής του άξονα του σωλήνα τροφοδοσίας νερού: Πανασσώνικ σερβοκινητήρας + μειωτήρας
15.6 Έλεγχος περιστροφής περιστροφικού σταδίου: σταδιακός κινητήρας + μειωτικός μηχανισμός·
15.7- Πολυεπίπεδη φυγοκεντρική αντλία από ανοξείδωτο χάλυβα
16Η παροχή ενέργειας εξοπλισμού: 380V 50/60Hz, 3kw.
17. σύμφωνα με το πρότυπο: JIS D0203,KS R 0015
|
|
