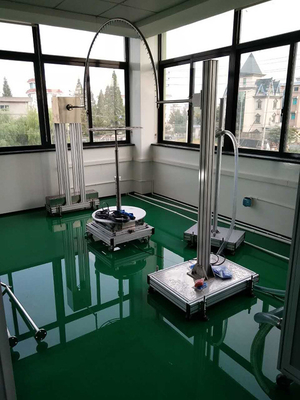

Το IEC 60529 προβολή ύδατος Test.IEC60529 εξοπλισμού IEC60529 δοκιμής ipx1-8 IP στεγανοποιεί τον εξοπλισμό δοκιμής, δοκιμή προστασίας εισόδου

Το IEC 60529 προβολή ύδατος Test.IEC60529 εξοπλισμού IEC60529 δοκιμής ipx1-8 IP στεγανοποιεί τον εξοπλισμό δοκιμής, IEC 60529 δοκιμή Equipment.pdf δοκιμής προστασίας εισόδου ipx1-8 IP

IEC 60529 IPX1/IPX2

Προδιαγραφή

1. Περιοχή πινάκων σταλαγματιάς: 1000 X1000mm

2. Εξωτερικό μέγεθος: 1100 X 1200 X 2500 ΧΙΛ. (L*D*H)

3. Διάμετρος της περιστροφικής πλάκας: Φ 800mm σαφής διατρυπημένη βάση με περισσότερες διατρήσεις χωρίς όρια

4. Διάμετρος της διάτρησης για τη βάση περιστροφικών πλακών: 0.8cm, εξοπλισμένος με τη βρετανική βίδα M8

5. Πίσσα τρυπών για τη βάση περιστροφικών πλακών: 5cm

6. Άνοιγμα της πτώσης: 0.4mm

7. Πίσσα-σειρά (χιλ.): 20 χιλ. Χ 20 χιλ.

8. Ποσοστό παράδοσης: Εγχειρίδιο (IPX1: 1±0.5mm/min, IPX2: 3±0.5mm/min)

Προτιμημένη μεταβλητή παράδοση νερού από 0.5mm/λ. σε 10mm/λ.)

9. Μετρητής ροής του νερού που απαιτείται για να δείξει τις βροχοπτώσεις

10. Διευθετήσιμο ύψος του πίνακα σταλαγματιάς: 500~1800mm

11. Προϊόν υπό δοκιμή (ανώτατη): 50kg, dia. 800mm

12. Ταχύτητα περιστροφικών πλακών: 1 περιστροφή/λεπτό (με τη διευθετήσιμη ταχύτητα)

13. Ύψος περιστροφικών πλακών: 600mm (διευθετήσιμος)

14. Γωνία περιστροφικών πλακών: 15°

16. Χρόνος δοκιμής: 0~9999min

17. Η τρύπα σταλαγματιάς έχει ένα προστατευτικό πιάτο για να αποτρέψει τον τυχαίο τραυματισμό στο χειριστή. Παραδείγματος χάριν, η εγκατάσταση του δείγματος μπορεί τυχαία να τραυματίσει το κεφάλι του χειριστή, όπως φαίνεται στην εικόνα κατωτέρω

.

IEC 60529 IPX1/IPX2

Προδιαγραφή

1 ταλαντεμένος σωλήνες: R1600, R1400, R1200, R1000, R800, R600, R400 ΚΑΙ R200 (ΧΙΛ.)

2 ταλαντευτείτε τη γωνία: 120º (IPX3), 350º (IPX4) ή καθορισμένος από το χρήστη (διευθετήσιμη γωνία)

3 εσωτερική διάμετρος του ταλαντεμένος σωλήνα (χιλ.): 15

4 πίσσα τρυπών: 50 χιλ.

5 διάμετρος blowhole: 0,4 χιλ.

6 ποσοστό ροής του νερού ανά τρύπα: 0,07 λ/λ (διευθετήσιμα)

7 περιστροφική πλάκα με τη διευθετήσιμη ταχύτητα: Φ800 χιλ.

8 ύψος της περιστροφικής πλάκας: 1000-1950 χιλ. (που προτιμάται)

9 πίεση νερού: Επίδειξη

10 προϊόν υπό δοκιμή (ανώτατη): 50 κλ

11 υλικό του σωλήνα: SUS304 (που προτιμάται ανοξείδωτο)

12 διάρκεια της δοκιμής: 0~9999min

13. Η τρύπα σταλαγματιάς έχει ένα προστατευτικό πιάτο για να αποτρέψει τον τυχαίο τραυματισμό στο χειριστή.

IPX3 και ακροφύσιο ψεκασμού IPX4

Προδιαγραφή

1 διάμετρος ακροφυσίων: 102mm

2 διάμετρος σφαιρών: 75.5mm

3 τρυπήστε το αριθ. : 121pcs

4 διάμετρος τρυπών: 0.5mm

5 υλικό ακροφυσίων: Ορείχαλκος

6 απαλλαγή νερού: 10L/min±5%, διευθετήσιμος

7 σειρά μετρητών πίεσης: 0~0.4Mpa

8. 121 τρύπες 0.5mm 1 τρύπα στο κέντρο, στενοί κύκλοι 1 12 τρυπών σε 30°pitch, 4 εξωτερικοί κύκλοι 24 τρυπών σε 15°pitch

9 πτερύγιο αποσπάσιμο

IPX5 και ακροφύσιο IPX6

Προδιαγραφή

1 σύστημα ελέγχου: PLC ελεγχόμενο

3 διάμετρος ακροφυσίων IPX5: 6,3 χιλ.

4 διάμετρος ακροφυσίων IPX6: 12,5 χιλ.

5 ροή του νερού IPX5: 12.5±0.62 λ/λ

6 ροή του νερού IPX6: 100±5 λ/λ

7 πίεση νερού: ρύθμιση

8 έλεγχος ροής του νερού διευθετήσιμος, μετρημένος με τον ψηφιακό μετρητή ροής

9 το αεριωθούμενο ακροφύσιο καθόρισε τον τύπο: φορητός

10. Το κεντρικό μέρος της κύριας ροής από το ακροφύσιο: διάμετρος 2.5m περίπου του κύκλου 120 χιλ.

11.Provide σφιγκτήρες σωλήνων και μανικών.

IEC 60529 IPX7 και σύστημα παροχής νερού ipx1-8

Προδιαγραφή

1.Volume: 100L

2.Big αντλία ροής: 0-7cbm/h

3.Small αντλία ροής: 0-3cbm/h

4.Flow έλεγχος: ψηφιακός μετρητής ροής

5.IPX6 έλεγχος ροής: χειρωνακτικός

6.Water ανεφοδιασμός: 4 τρόποι, σωλήνας ανοξείδωτου

7.Filter: κεραμικό φίλτρο

8.Power ανεφοδιασμός: 220VAC 50Hz

9.Pressure έλεγχος: ηλεκτρονικός μετρητής (ακροφύσιο ψεκασμού IPX4)

10. Σύστημα ελέγχου: PLC ελεγχόμενο

11. IPX7 μέθοδος ανύψωσης δειγμάτων: ηλεκτρικός ανελκυστήρας μέγιστο βάρος δειγμάτων: 150KG

IEC 60529 IPX8

Τεχνικές παράμετροι:

1. Διατηρημένο σταθερή ατμοσφαιρική πίεση εμπορευματοκιβώτιο: δεξαμενή ανοξείδωτου, διάμετρος 600mm, ύψος 1000mm

2, σειρά ρύθμισης πίεσης: 0,01 ~ 1.0Mpa (μιμούμενο βάθος 1-100 μέτρων)

3, διατηρημένο σταθερή ατμοσφαιρική πίεση σύστημα: πίεση αντλιών + αναστροφέων ανοξείδωτου

4, ακρίβεια 0,25 μετρητών πίεσης, που μετρούν τη σειρά 1.6Mpa

5, χρόνος δοκιμής: 0-9999S

6, η μέγιστη πίεση ορίου: 1. MPA 2

7, προστασία πίεσης: βαλβίδα ασφάλειας

8, δύναμη: AC380V, 50HZ, 3KW

9. Παρατηρήσεις: Υπάρχουν διάφορες προδιαγραφές για τη σειρά μεγέθους και πίεσης δοχείων πίεσης, η οποία μπορεί να προσαρμοστεί.

Τυποποιημένοι κώδικες IP

• IPX1: Προστατευμένος από το μειωμένο νερό ισοδύναμο με τις βροχοπτώσεις 35mm ανά λεπτό κατά μια διάρκεια 10 λεπτών.
• IPX2: Προστατευμένοι από το μειωμένο νερό όταν γέρνεται μέχρι 15 βαθμοί – όπως IPX1 αλλά τη μονάδα εξετάζεται σε 4 σταθερές θέσεις – έγειραν 15 βαθμούς σε κάθε κατεύθυνση από την κανονική λειτουργούσα θέση.
• IPX3: Προστατευμένος από τον ψεκασμό του νερού – νερό που ψεκάζει μέχρι 60 βαθμούς από την κατακόρυφο σε 10 λίτρα/λ. σε μια πίεση 80-100kN/m2 για 5 λεπτά.
• IPX4: Προστατευμένο από το ράντισμα του νερού – όπως IPX3 αλλά του νερού είναι ψεκασμένες καθόλου γωνίες.
• IPX5: Προστατευμένος από τις προβολές ύδατος – προβαλλόμενες νερό καθόλου γωνίες μέσω ενός ποσοστού ροής ακροφυσίων 6.3mm 12,5 λίτρων/λ. σε μια πίεση 30kN/m2 για 3 λεπτά από απόσταση 3 μέτρων.
• IPX6: Προστατευμένος από τις θαλασσοταραχές – προβαλλόμενες νερό καθόλου γωνίες μέσω ενός ακροφυσίου 12.5mm σε ένα ποσοστό ροής 100 λίτρων/λ. σε μια πίεση 100kN/m2 για 3 λεπτά από απόσταση 3 μέτρων.
• IPX7: Προστατευμένος από τη βύθιση νερού – βύθιση για 30 λεπτά σε ένα βάθος 1 μέτρου.
• IPX8: Προστατευμένος από την εμβάπτιση νερού – εξοπλισμός κατάλληλος για τη συνεχή εμβάπτιση στο νερό υπό τους όρους όπως διευκρινίζεται από τον κατασκευαστή.
• IP1X: Προστατευμένος από τα στερεά ξένα αντικείμενα της διαμέτρου 50 χιλ. και μεγαλύτερος.
• IP2X: Προστατευμένος από τα στερεά ξένα αντικείμενα της διαμέτρου 12,5 χιλ. και μεγαλύτερος.
• IP3X: Προστατευμένος από τα στερεά ξένα αντικείμενα της διαμέτρου 2,5 χιλ. και μεγαλύτερος.
• IP4X: Προστατευμένος από τα στερεά ξένα αντικείμενα της διαμέτρου 1,0 χιλ. και μεγαλύτερος.
• IP5X: Σκόνη-προστατευμένος – η είσοδος της σκόνης δεν αποτρέπεται συνολικά, αλλά η σκόνη δεν θα διαπεράσει σε ποσότητα για να παρεμποδίσει την ικανοποιητική λειτουργία των συσκευών ή για να εξασθενίσει την ασφάλεια.
• IP6X: Αδιαπέραστος από τη σκόνη – καμία είσοδος της σκόνης.

FAQ

1 ποιο IEC 60529;

Το IEC 60529 έχει αναπτυχθεί στο ποσοστό και βαθμολογεί την αντίσταση των συνημμένων ηλεκτρικού και των ηλεκτρονικών συσκευών ενάντια στην παρείσφρυση της σκόνης και των υγρών. … Ο πρώτος αριθμός αναφέρεται στην προστασία ενάντια στα στερεά αντικείμενα και εκτιμάται σε μια κλίμακα από 0 (καμία προστασία) σε 6 (καμία είσοδος της σκόνης).

2 πώς εξετάζω την προστασία εισόδου;

Εξετάζεται με την έκθεση ενός στοιχείου σε έναν ταλαντεμένος ψεκασμό για ένα ελάχιστο 10 λεπτών. Ένα στοιχείο περνά όταν υπάρχει περιορισμένη είσοδος χωρίς τα επιβλαβή αποτελέσματα. Το στοιχείο προστατεύεται από την είσοδο από τις χαμηλής πιέσεως προβολές ύδατος που κατευθύνεται από οποιαδήποτε γωνία εάν υπάρχει περιορισμένη είσοδος χωρίς τα επιβλαβή αποτελέσματα.

3 πώς παίρνω τη IP επικυρωμένη;

Για να πάρετε μια εκτίμηση IP για το προϊόν σας, πρέπει να κανονίσετε να το εξετάσετε. Αυτό πρέπει να γίνει από μια ανεξάρτητη, επικυρωμένη επιχείρηση. Η ανεξάρτητη επιχείρηση θα δώσει έπειτα στο προϊόν μια αριθμητική εκτίμηση IP, βασισμένη στις δοκιμές που την έχουν βάλει μέσω

4 τι η IP 65 εξετάζει;

IP65 συνημμένα. Ικανός να προστατεύσει από τις προβολές ύδατος. Το νερό που προβάλλεται από ένα ακροφύσιο (6,3 χιλ.) ενάντια στην περίφραξη από οποιαδήποτε κατεύθυνση δεν θα έχει κανένα επιβλαβές αποτέλεσμα. Διάρκεια δοκιμής: τουλάχιστον 15 λεπτά. Όγκος νερού: 12,5 λίτρα ανά λεπτό.

5 μπορεί IPX6 να καταδυθεί;

IPX5: Μπορέστε να αντισταθείτε σε έναν συνεχή, χαμηλής πιέσεως ψεκασμό προβολών ύδατος. IPX6: Μπορέστε να αντισταθείτε στην υψηλή πίεση, βαριοί ψεκασμός του νερού. IPX6K: Μπορέστε να αντισταθείτε προβολή ύδατος εξαιρετικά της υψηλής πίεσης. … IPX7: Μπορέστε να καταδυθείτε μέχρι 1 μέτρο στο νερό για 30 λεπτά

6 όποιο είναι καλύτερο IP65 ή IP68;

Τα περισσότερα συνημμένα IP65 έρχονται επίσης σε ένα σχετικά σημείο χαμηλότερων τιμών, έτσι είναι μια καλή επιλογή για τις γενικές εφαρμογές που χρειάζονται μια πιό βασική περίφραξη. IP68 τα συνημμένα πρέπει να είναι η επιλογή όταν χρειάζεστε την ισχυρότερη προστασία για τις υπαίθριες συσκευές σας.

7 είναι τυποποιημένος για τη δοκιμή IP;

Η δοκιμή προστασίας εισόδου, ή η δοκιμή IP, καθορίζει την ευαισθησία ενός προϊόντος στη στερεά είσοδο μορίων (άμμος ή σκόνη) καθώς επίσης και την είσοδο νερού. … Τα πρότυπα προστασίας εισόδου που ο συνηθέστερα εξετάζουμε είναι BS EN/IEC 60529.

8 πώς εξετάζω IP67

Οι κατασκευαστές χρησιμοποιούν τους διάφορους τύπους οργάνων δοκιμής ηλεκτρονικής για την αδιάβροχη δοκιμή και για να εξασφαλίσουν συμμόρφωση με τα πρότυπα IP67. Αυτά τα όργανα χρησιμοποιούν τις διαφορετικές εξεταστικές μεθόδους όπως η αποσύνθεση πίεσης, η κενή διαρροή, η διαρροή αερίου ανιχνευτών, και άλλες για να εξετάσουν την ακεραιότητα σφραγίδων σε μια ελεγχόμενη ρύθμιση.

9 όποιο είναι καλύτερο IP54 ή IP55;

Η προστασία IP55 είναι πλήρης προστασία ενάντια στις επιβλαβείς καταθέσεις της επαφής σκόνης με τα ζωντανά ή κινούμενα μέρη μέσα στην περίφραξη. … Η προστασία IP54 είναι πλήρης προστασία ενάντια στις επιβλαβείς καταθέσεις της επαφής σκόνης με τα ζωντανά ή κινούμενα μέρη μέσα στην περίφραξη.

10 ποια IP είναι αδιάβροχη;

Οι εκτιμήσεις αποδεκτές ευρέως όπως “αδιάβροχος” για τους περισσότερους γενικούς λόγους είναι IP65, IP66 και IP67. Εντούτοις, μια κοινή παρερμηνεία σχετικά με weatherproofing είναι ότι τα στοιχεία προοριζόμενα για την παρατεταμένη υπαίθρια χρήση απαιτούν τις υψηλότερες αριθμητικές εκτιμήσεις IP για την αντίσταση υγρασίας.

11 τι είναι NEMA 4X ισοδύναμη IP;
