Σχήμα 4 του ISO 16750-4 θερμικός κλονισμός με την οργάνωση δοκιμής ανοξείδωτου εξεταστικού εξοπλισμού ελεγκτών IP νερού παφλασμών για Splas

Περιγραφή προϊόντων

Σχήμα 4 του ISO 16750-4 οργάνωση δοκιμής ανοξείδωτου για το αεριωθούμενο αεροπλάνο υδραυλικής δοκιμης παφλασμών

Σχήμα 4 του ISO 16750-4 θερμικός κλονισμός με τον παφλασμό wat…

Σκοπός:

Αυτή η δοκιμή μιμείται την έκθεση του συστατικού στο νερό παφλασμών καθώς εμφανίζεται κατά την οδήγηση μέσω των λακκουβών.

Η δοκιμή προορίζεται να ελέγξει τη λειτουργία του συστατικού όταν εκτίθεται στην απότομη ψύξη με τη βοήθεια του νερού.

Δοκιμή:

Λειτουργών τρόπος του DUT:

Εάν το συστατικό δεν χρησιμοποιείται με το λειτουργούν φορτίο στην οδήγηση του τρόπου:

II.a κατά τη διάρκεια της ολόκληρης δοκιμής

Εάν το συστατικό χρησιμοποιείται με το λειτουργούν φορτίο στην οδήγηση του τρόπου:

Intermitting II.a και II.c κατά τη διάρκεια της οδήγησης συνθηκών εργασίας

Διαδικασία δοκιμής:

Θέρμανση DUT για να εξετάσει τη θερμοκρασία.

Αυτό ακολουθείται με το κυκλικό ράντισμα του DUT σύμφωνα με το σχήμα 35.

Το DUT θα καταβρεχτεί πέρα από το ολόκληρο πλάτος του.

Τεχνικές παράμετροι:

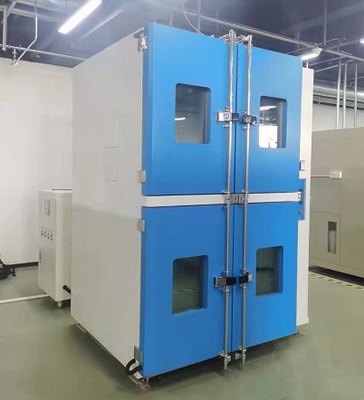

Εισαγωγή στο δομικό σχέδιο

1. Το εξωτερικό περίβλημα του εξοπλισμού αποτελείται από CNC πιάτων χάλυβα 2mm γαλβανισμένη την υψηλή ποιότητα εργαλειομηχανή, και η επιφάνεια του εξωτερικού περιβλήματος ψεκάζεται, το οποίο είναι ομαλότερο και όμορφο.

2, το σκάφος της γραμμής είναι υψηλής ποιότητας επιτροπή καθρεφτών ανοξείδωτου SUS316 προκειμένου να διευκολυνθούν η ανακύκλωση του μέσου δοκιμής και ο καθαρισμός μετά από το Zui, το κατώτατο σημείο του στούντιο εξοπλισμού σχεδιάζεται ως χοάνη

3, υλικό μόνωσης: το βαμβάκι φίμπεργκλας υψηλής πυκνότητας για να εξασφαλίσει απόδοση μόνωσης, διατηρεί την εσωτερική ισορροπία και τη σταθερή θερμοκρασία

4. Στην πόρτα παρέχεται ένα διαφανές παράθυρο για την παρατήρηση της αλλαγής του εσωτερικού δείγματος, και το παράθυρο παρατήρησης αποτελείται από το πολυστρωματικό κοίλο μετριασμένο γυαλί

5. Το σύστημα μίξης υιοθετεί τη long-axis μηχανή ανεμιστήρων και το high-low στροφείο πολυ-φτερών ανοξείδωτου θερμοκρασίας ανθεκτικό για να επιτύχει τον κάθετο κύκλο διάχυσης μεταφοράς κάθετο, έτσι ώστε η θερμοκρασία και η υγρασία στο εργαστήριο είναι ομοιόμορφες και σταθερές

6. Η υψηλής θερμοκρασίας ανθεκτική υψηλής αντοχής σφραγίζοντας λουρίδα διπλός-στρώματος χρησιμοποιείται μεταξύ της πόρτας και του γραφείου για να εξασφαλίσει τη σφράγιση της περιοχής δοκιμής. Το εσωτερικό υλικό πορτών της πόρτας αποτελείται από το ανοξείδωτο, και η λαβή πορτών γίνεται χωρίς αντίδραση, η οποία καθιστά τη λειτουργία ευκολότερη

7. Η τρύπα δοκιμής (αριστερή πλευρά της μηχανής) μπορεί να χρησιμοποιηθεί για το εξωτερικό καλώδιο τροφοδοσίας δοκιμής ή το καλώδιο σημάτων (άνοιγμα 100mm)

8. Το σύστημα ψύξης του εξοπλισμού εγκαθίσταται στο κατώτατο σημείο, και ο συμπιεστής εισάγεται από το εμπορικό σήμα Taikang στη Γαλλία για να εξασφαλίσει την επίδραση και την αξιοπιστία ψύξης.

9. Το κατώτατο σημείο της μηχανής είναι εξοπλισμένο με μια σταθερή υψηλή ποιότητα PU κινητή ρόδα, που μπορεί εύκολα να κινήσει τη μηχανή προς την οριζόμενη θέση, και να καθορίσει τον τροχίσκο μετά από το Zui

10. Το μέρος ελέγχου του εξοπλισμού σχεδιάζεται στη δεξιά πλευρά του εξοπλισμού. Διανέμεται με τον ελεγκτή θερμοκρασίας και το διακόπτη ελέγχου. Είναι εύκολο να λειτουργήσει, απλό και εύκολο να διατηρηθεί.

Όροι χρήσης εξοπλισμού

1. η περιβαλλοντική θερμοκρασία: 5 ° Γ ~ +32 ° Γ

2. Περιβαλλοντική υγρασία: ≤85%

3. απαιτήσεις δύναμης: AC380 (±10%) τριφασικό σύστημα πέντε-καλωδίων Β/50HZ

4.pre-εγκατεστημένος ικανότητα: περίπου 3KW

Ψεκασμός ακροφύσιο-Kingpo

PLC ελεγκτής-Siemens

Οθόνη αφής SIEMENS

5.4.2 υδραυλική δοκιμη παφλασμών

Μέθοδος δοκιμής του 5.4.2.1
Θερμάνετε το DUT σε έναν φούρνο ζεστού αέρα σε Tmax για τον καθορισμένο χρόνο εκμετάλλευσης, θόριο. Κατόπιν καταβρέξτε το DUT με το νερό πάγου για 3 s. Εάν το DUT καταβρέχεται στο όχημα από μόνο μια κατεύθυνση, το καταβρέξτε από αυτήν την κατεύθυνση μόνο ενώ είναι σε όπως-εγκατεστημένη θέση. Εάν ο εξοπλισμός καταβρέχεται από τις διάφορες κατευθύνσεις στο όχημα, κατόπιν αυτές οι κατευθύνσεις θα ληφθούν υπόψη. Σε αυτήν την περίπτωση, χρησιμοποιήστε ένα νέο DUT για κάθε κατεύθυνση παφλασμών. Το πλάτος του παφλασμού που κατευθύνεται στο DUT θα είναι πάντα μεγαλύτερο από το πλάτος του DUT. Εάν το DUTs που καταβρέχεται αποδεικνύεται πάρα πολύ μεγάλο για ένα αεριωθούμενο αεροπλάνο, κανονίστε διάφορα αεριωθούμενα αεροπλάνα σε μια σειρά για να παραγάγετε μια γραμμή αντίκτυπου παφλασμών στο DUT. Δείτε τα σχήματα 4 έως 6.

Οι παράμετροι δοκιμής περιλαμβάνουν:
⎯number των κύκλων: 100
⎯holding χρόνος, θόριο, σε Tmax: 1 χ ή μέχρι τη σταθεροποίηση θερμοκρασίας DUT επιτυγχάνεται
διάρκεια ⎯transition:<20 s=""> πιό ⎯test ρευστό: εξιοντισμένο νερό
⎯water θερμοκρασία: 0 °C σε +4 °C
⎯water ρεύστε: μεταξύ 3 λ και 4 λ ανά 3 s (διάρκεια παφλασμών)
⎯distance μεταξύ του αεριωθούμενου αεροπλάνου και της επιφάνειας DUT: (325±25) χιλ. (το νερό θα εφαρμοστεί πέρα από το πλήρες πλάτος του DUT)
⎯operating τρόποι: δείτε το σχήμα 5
⎯orientation του DUT: όπως στο όχημα.
