Μηχανή δοκιμής αντοχής στην τριβή

Εισαγωγή συστήματος:

Το σύστημα χρησιμοποιείται για την αξιολόγηση του επιπέδου δόνησης των ηλεκτρικών εργαλείων χειρός και των ηλεκτρικών εργαλείων χειρός.Το σήμα δόνησης μετριέται από τον αισθητήρα δόνησης που είναι τοποθετημένος στη λαβή.Το σύστημα υιοθετεί δύο είδη μεθόδων ανάλυσης: ανθρώπινη χειροκίνητη μέθοδο μετρητή συχνότητας κραδασμών WH που καθορίζεται στο ISO8041 και μετατροπή συχνότητας 1/3 οκτάβας.Η τιμή εκπομπής κραδασμών, η αβεβαιότητα και ο συντελεστής διακύμανσης της λαβής μπορούν να μετρηθούν και να αναλυθούν.

Ισχύοντα πρότυπα:

Μέθοδος μέτρησης κραδασμών τουEN60745.1 χειρός Ηλεκτρική λαβή εργαλείου

ISO28927.1 Μέθοδος δοκιμής δόνησης φορητού ηλεκτρικού εργαλείου χειρός

Παράμετροι:

Αισθητήρας κραδασμών: εύρος 50 g (500 m/ S-2), γραμμικός 1%

Ρυθμός δειγματοληψίας: 1000-50000 Hz

Λειτουργία σύνδεσης δεδομένων: USB

Λειτουργία σύνδεσης αισθητήρα: BNC

Τύπος αισθητήρα: ICP.

Ισχύοντα πρότυπα:

Μέθοδος μέτρησης κραδασμών IEC60745.1 EN60745.1 GB/T 22665 χειρός Ηλεκτρική λαβή εργαλείου

Εισαγωγή συστήματος:

Το σύστημα χρησιμοποιείται για την αξιολόγηση του επιπέδου δόνησης της λαβής του εργαλείου χειρός.Το σήμα δόνησης μετριέται από τον αισθητήρα δόνησης που είναι τοποθετημένος στη λαβή.Το σύστημα υιοθετεί την τυπική μέθοδο χειροκίνητου μετρητή συχνότητας κραδασμών WH και την επιτάχυνση μετατροπής εύρους συχνότητας 1/3 οκτάβας, η οποία μπορεί να μετρήσει και να αναλύσει την τιμή εκπομπής κραδασμών, την αβεβαιότητα και τον συντελεστή διακύμανσης της λαβής σε διαφορετικές θέσεις του εργαλείου.Μπορούν επίσης να χρησιμοποιηθούν πρόσθετα εργαλεία επέκτασης για την αξιολόγηση της δόνησης του ανθρώπινου σώματος σε διαφορετικές καταστάσεις, όπως κορμός, κεφάλι, καθιστή, οριζόντια και κάθετη.

Μέτρηση κραδασμών εργαλείων χειρός

σύστημα οργάνων

Υλικό συστήματος μέτρησης

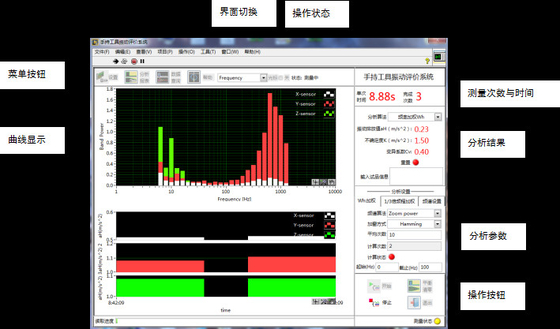

Λειτουργίες λογισμικού:

Η διεπαφή λογισμικού αποτελείται από κουμπί λειτουργίας, κουμπί μενού, διεπαφή εμφάνισης καμπύλης, ρύθμιση ανάλυσης και αποτέλεσμα ανάλυσης.Η ρύθμιση ανάλυσης και η διεπαφή οθόνης εμφανίζονται στην επάνω διεπαφή για να διευκολύνουν τη λειτουργία του χρήστη.Μέσω της εναλλαγής διεπαφής, η καμπύλη πεδίου χρόνου, η καμπύλη στάθμης ενέργειας δόνησης, η καμπύλη 1 ≤ 3 οκτάβας, η καμπύλη φάσματος ισχύος και η διεπαφή ανάλυσης δεδομένων δοκιμής της διαδικασίας μέτρησης μπορούν να εμφανιστούν και να εναλλάσσονται.

Το λογισμικό εμφανίζει τη διαδικασία δοκιμής πλάτος δόνησης X, Y, Z και την καμπύλη χρόνου σε πραγματικό χρόνο, η οποία χρησιμοποιείται για την παρατήρηση του σήματος του ιστορικού χρόνου.

Καμπύλη πλάτους χρόνου-δόνησης

Το λογισμικό χρησιμοποιεί γραμμικό μέσο όρο, εκθετικό μέσο όρο και μέσο όρο κορυφής για τον υπολογισμό του σήματος πλάτους συχνότητας.Μπορεί επίσης να χρησιμοποιηθεί για ανάλυση σφαλμάτων και εξαιρέσεων εργαλείων.

Καμπύλη συχνότητας-πλάτους

Το λογισμικό υιοθετεί τυπική στάθμιση συχνότητας 1/3 οκτάβας, στάθμιση συχνότητας μεθόδου ISOWh για επιλογή από τους χρήστες, παρακολούθηση σε πραγματικό χρόνο, χρόνους δοκιμής εμφάνισης διεπαφής, χρόνο δοκιμής, για αλληλεπίδραση με τον πελάτη, μπορεί να ελέγξει πιο αποτελεσματικά τη διακύμανση του συντελεστή διακύμανσης που παράγεται από διαφορετικούς χειριστές .

1/3 οκτάβα, καμπύλη επιπέδου δόνησης

Η διεπαφή δοκιμής και ανάλυσης δείχνει το πλάτος και τη συχνότητα διαφορετικών ζωνών κεντρικής συχνότητας με 1 ≤ 3 οκτάβα, τα δεδομένα που αναλύθηκαν με τη μέθοδο Wh και τη μέθοδο 1 ≤ 3 οκτάβας και δείχνει ότι η τιμή εκπομπής κραδασμών aH, η αβεβαιότητα K και ο συντελεστής διακύμανσης Cv , είναι σε καλή συμφωνία με τις τυπικές απαιτήσεις μέσω της μέτρησης της λαβής του εργαλείου.

Ανάλυση δεδομένων δοκιμής

Προκειμένου να διευκολυνθεί η λειτουργία του πελάτη, το λογισμικό παρέχει μια ποικιλία μεθόδων σχεδιασμού, όπως δοκιμή ενός ατόμου, συνεχής λειτουργία 3 ατόμων / 5, ενεργοποίηση χρονικής καθυστέρησης, ενεργοποίηση κατωφλίου και ούτω καθεξής, η οποία είναι βολική και αποτελεσματική.

Ρύθμιση λογισμικού

Δοκιμαστική διεπαφή δοκιμής

φυτική παράμετρος
