Συσκευή για την αντίσταση στην πλευρική πίεση, εξοπλισμός δοκιμής IEC 60884-1
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Kingpo |
| Πιστοποίηση: | Calibration Certificate |
| Αριθμό μοντέλου: | 60884-1-αριθμός 13 IEC |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | To be Quoted |
| Συσκευασία λεπτομέρειες: | πακέτο χαρτοκιβωτίων ασφάλειας ή κιβώτιο κοντραπλακέ |
| Χρόνος παράδοσης: | 15 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 150 σύνολα το μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Πρότυπα: | IEC60884 σχήμα 13 | Υλικό: | Ανοξείδωτο |
|---|---|---|---|
| Βάρος: | 5N | Χρόνος δοκιμής: | 4 χρόνοι, στροφή μέσω 90° μετά από κάθε δοκιμή |
| Υψηλό φως: | Εξοπλισμός δοκιμής IEC 60884-1,IEC60884 σχήμα 13,Πρόταση 13 |
||
Περιγραφή προϊόντων
IEC60884clause 12,14 εξοπλισμός δοκιμής της πλευρικής πίεσης για τις υποδοχή-εξόδους με το βάρος 5N
Πρότυπα: Πρόταση 13,14 σχήμα 13 IEC 60884-1 2013
Εφαρμογή: Αυτή η συσκευή είναι χρήση για να ελέγξει εάν οποιαδήποτε ζημία στις εκτιμήσεις υποδοχή-εξόδων μέχρι 16A και 250V όταν μια συσκευή που εφαρμόζει μια πλευρική πίεση σε το.
Δείγμα δοκιμής: Υποδοχή-έξοδοι
Χαρακτηριστικό γνώρισμα: Γίνοντας σύμφωνα με τις τυποποιημένες απαιτήσεις διάστασης, χρήση για να ελέγξει τη μηχανική δύναμη της τρύπας υποδοχών
Παράμετροι:
σύνολα βουλώματος δοκιμής, σύμφωνα με τις απαιτήσεις πελατών,
| Πρότυπα | IEC60884 σχήμα 13 |
| Ανυψωτικά μεγάλα βάρη | 5N |
| Δείγματα δοκιμής | η υποδοχή του εκτιμημένου ρεύματος είναι ≤ 16A και η τάση είναι ≤ 250V |
Πρότυπα:
Οι υποδοχή-έξοδοι θα αντισταθούν το laterin που επιβάλλεται από τον εξοπλισμό πιθανό να εισαχθεί σε τους.
Για τις υποδοχή-εξόδους που έχουν τις εκτιμήσεις μέχρι και συμπεριλαμβανομένου 16A και 250V, η συμμόρφωση ελέγχεται με τη βοήθεια της συσκευής που παρουσιάζεται στο σχήμα 13.

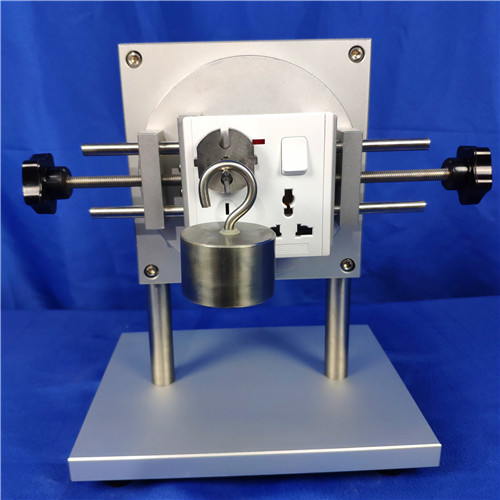

Κάθε δείγμα τοποθετείται σε μια κάθετη επιφάνεια με το αεροπλάνο μέσω των υποδοχή-επαφών οριζόντιων. Η συσκευή είναι έπειτα πλήρως δεσμευμένη και ένα βάρος κρεμασμένος σε την έτσι ώστε η δύναμη που ασκείται είναι 5N.
Η συσκευή αφαιρείται μετά από το Ι λ. και την υποδοχή-έξοδο γυρίζουν μέσω 90, στην τοποθετώντας επιφάνεια, η δοκιμή γίνεται τέσσερις φορές, η υποδοχή-έξοδος που γυρίζουν μέσω 90 μετά από κάθε δέσμευση.
Κατά τη διάρκεια της δοκιμής η συσκευή bnot θα γίνει αποσυνδεμένη από την υποδοχή-έξοδο.
Μετά από τη δοκιμή, η υποδοχή-έξοδος δεν θα παρουσιάσει καμία ζημία κατά την έννοια αυτών των προτύπων, ιδίως, αυτοί θα συμμορφωθεί με τις απαιτήσεις της πρότασης 22.
Είναι εξοπλισμένο με το βούλωμα δοκιμής του βουλώματος δύο-βουλωμάτων GB6A, τρεις-βούλωμα GB10A, βούλωμα τρεις-βουλωμάτων GB16A.
ΔΟΚΙΜΗ ΚΑΙ ΜΕΤΡΗΣΗ ΤΗΣ ΥΠΕΡΓΟΛΑΒΊΑΣ EQUIPMENT/ALLOWED
IEC 60884-1:2002-06+A1: 2006-05+A2: 2013-02, έκδοση 3,0
Βουλώματα και υποδοχή-έξοδοι για την οικογένεια και παρόμοιους λόγους – μέρος 1: Γενικές απαιτήσεις
| Πρόταση | Μέτρηση/δοκιμή | Όργανα δοκιμής/μέτρησης/υλικό που απαιτούνται | Υπεργολαβία |
| 8.8 | Δοκιμή των σημαδιών | Νερό, πνεύμα πετρελαίου | Ρ |
| 9 | Έλεγχος των διαστάσεων | Παχυμετρικός διαβήτης, μικρόμετρο, μετρητές | Ρ |
| 10 | Προστασία ενάντια στον ηλεκτρικό κλονισμό |
Το ενωμένο δάχτυλο δοκιμής, testfinger, ηλεκτρικός δείκτης Βούλωμα δοκιμής |
Ρ |
| 11.5 | Μέτρηση της αντίστασης επαφών | Πηγή εναλλασσόμενου ρεύματος, όργανο μέτρησης | Ρ |
| 12.2 | Δοκιμές στα τερματικά βιδών | Κατσαβίδι και κλειδί με το μετρητή ροπής, βάρη Σχήμα 11: Ρύθμιση για τον έλεγχο της ζημίας στους αγωγούς |
Ρ |
| 12.3 | Δοκιμές στα screwless βάρη τερματικών | Σχήμα 11: Ρύθμιση για τον έλεγχο της ζημίας στους αγωγούς Πηγή εναλλασσόμενου ρεύματος, όργανο μέτρησης Σχήμα 12: Συσκευές δοκιμής εκτροπής |
Ρ |
| 13.14 | Πλευρική πίεση των υποδοχή-εξόδων | Σχήμα 13: Συσκευή για την αντίσταση στην πλευρική πίεση | Ρ |
| 13.22 13.23 |
Δοκιμή στις μεμβράνες | Θερμαντικό γραφείο Ψυκτήρας |
Ρ |
| 14.2 | Δοκιμή των μη-στερεών καρφιτσών | Σχήμα 14: Συσκευή για τη δοκιμή των μη-στερεών καρφιτσών | Ρ |
| 14.23.1 | Δοκιμή ανόδου θερμοκρασίας στα βουλώματα των βυσματωτών εξοπλισμών | Πηγή εναλλασσόμενου ρεύματος, όργανο μέτρησης, μετρώντας συσκευή θερμοκρασίας | Ρ |
| 14.23.2 | Δοκιμή ροπής στα βουλώματα του βούλωμα--εξοπλισμού | Συσκευές για τη δοκιμή ροπής | Ρ |
| 16.1 | Δοκιμή γήρανσης | Θερμαντικό γραφείο, αίθουσα υγρασίας | Ρ |
| 16.2 | Προστασία που παρέχεται από τα συνημμένα | Σχήμα 15: Τοίχος δοκιμής σύμφωνα με τις απαιτήσεις των 16.2.1 | Ρ |
| ACC συσκευών δοκιμής. IEC 60529: Ενωμένο δάχτυλο δοκιμής Άκαμπτη σφαίρα διάμετρος 50 χιλ. Άκαμπτη σφαίρα διάμετρος 12,5 χιλ. Άκαμπτη ράβδος χάλυβα διάμετρος 2,5 χιλ. Άκαμπτη ράβδος χάλυβα διάμετρος 1,0 χιλ. |
Ρ | ||
| Αίθουσα σκόνης | S | ||
| Κιβώτιο σταλαγματιάς Κιβώτιο -15° σταλαγματιάς Ταλαντεμένος σωλήνας/ψεκασμός ± 60° ή ακροφύσιο ψεκασμού/ψεκασμός ± 60° Ταλαντεμένος σωλήνας/ψεκασμός ± 180° ή ακροφύσιο ψεκασμού/ψεκασμός ± 180° |
Ρ | ||
| Ακροφύσιο μανικών προβολών ύδατος – ακροφύσιο διάμετρος 6,3 χιλ. Ακροφύσιο μανικών προβολών ύδατος – ακροφύσιο διάμετρος 12,5 χιλ. Δεξαμενή βύθισης |
S | ||
| 16.3 | Επεξεργασία υγρασίας | Αίθουσα υγρασίας | Ρ |
| 17.1 | Αντίσταση μόνωσης | Εξοπλισμός δοκιμής μόνωσης | Ρ |
| 17.2 | Ηλεκτρική δύναμη | Εξοπλισμός δοκιμής υψηλής τάσης | Ρ |
| 19 | Άνοδος θερμοκρασίας |
Πηγή εναλλασσόμενου ρεύματος, όργανο μέτρησης, μετρώντας συσκευή θερμοκρασίας, φραγμός δοκιμής για τα flush-mounted εξαρτήματα Μονάδα στερέωσης για τη δοκιμή ανόδου θερμοκρασίας (σχήμα 44) |
Ρ |
| 20 21 |
Σπάζοντας ικανότητα Κανονική λειτουργία |
Σχήμα 16: Συσκευές για την ικανότητα και την κανονική λειτουργία, Πηγή εναλλασσόμενου ρεύματος, διευθετήσιμο φορτίο (αντιστάτες και πηνία), όργανο μέτρησης Σχήμα 9: Μετρητής για τον έλεγχο της μη-δυνατότητας πρόσβασης των ζωντανών μερών, μέσω των παραθυρόφυλλων, μετά από την κανονική δοκιμή λειτουργίας Σχήμα 10: Μετρητής για τον έλεγχο της μη-δυνατότητας πρόσβασης των ζωντανών μερών, μέσω των παραθυρόφυλλων, και των ζωντανών μερών των υποδοχή-εξόδων με την αυξανόμενη προστασία |
Ρ |
| 22.1 | Επαλήθευση της μέγιστης δύναμης απόσυρσης | Σχήμα 18: Συσκευές για τη δύναμη απόσυρσης, δοκιμή-βούλωμα | Ρ |
| 22.2 | Επαλήθευση της ελάχιστης δύναμης απόσυρσης | Σχήμα 19: Μετρητής για την επαλήθευση της ελάχιστης δύναμης απόσυρσης | Ρ |
| 23.2 | Δοκιμή της διατήρησης σκοινιού | Σχήμα 20: Συσκευές για τη διατήρηση σκοινιού Συσκευές για τη δοκιμή ροπής |
Ρ |
| 23.4 | Δοκιμή κάμψης | Σχήμα 21: Συσκευές για τη δοκιμή | Ρ |
| 24.1 | Δοκιμή αντίκτυπου | Λογαριάζει 22, 23, 24, 25 και 26: Συσκευές αντίκτυπος-δοκιμής | Ρ |
| 24.2 | Δοκιμή βαρελιών πτώσης | Πέφτοντας βαρέλι σύμφωνα με το IEC 60068-2-32 | Ρ |
| 24.3 | Δοκιμή στις συνηθισμένες υποδοχή-εξόδους επιφάνεια-τύπων | Κύλινδρος του άκαμπτου φύλλου χάλυβα Επίπεδο φύλλο χάλυβα |
Ρ |
| 24.4 | Δοκιμή αντίκτυπου στη χαμηλή θερμοκρασία | Σχήμα 27: Συσκευές για τη δοκιμή αντίκτυπου στη χαμηλή θερμοκρασία | Ρ |
| 10.1 24.5 |
Δοκιμή αντίκτυπου στη χαμηλή θερμοκρασία | Σχήμα 8: Ρύθμιση για τη δοκιμή συμπίεσης | Ρ |
| 24.6 | Δοκιμή στους βιδωμένους αδένες | Ράβδοι μετάλλων Δοκιμή-κλειδί με το μετρητή ροπής |
Ρ |
| 24.7 | Δοκιμή γδαρσίματος | Σχήμα 28: Συσκευές για τη δοκιμή γδαρσίματος στη μόνωση των μανικιών των καρφιτσών βουλωμάτων | Ρ |
| 24.8 | Δοκιμή στα παραθυρόφυλλα | Δοκιμή-καρφίτσα, ηλεκτρικός δείκτης | Ρ |
| 24.9 | Δοκιμή στις πολλαπλάσιες φορητές υποδοχή-εξόδους | Σχήμα 29: Ρύθμιση για τη μηχανική δοκιμή δύναμης στις πολλαπλάσιες φορητές υποδοχή-εξόδους | Ρ |
| 24.10 | Δοκιμή του καθορισμού των καρφιτσών | Σχήμα 30: Παράδειγμα για τη ρύθμιση δοκιμής για να ελέγξει τη σταθεροποίηση των καρφιτσών στο σώμα του βουλώματος | Ρ |
| 24.11 24.12 24.13 |
Δοκιμή στις φορητές υποδοχή-εξόδους με τα μέσα αναστολής | Κυλινδρική ράβδος χάλυβα | Ρ |
| 24.14 μέχρι 24.18 |
Αφαίρεση των καλύψεων ή των βαρών κάλυψη-πιάτων | Σχήμα 31: Ρύθμιση για τη δοκιμή στις καλύψεις ή τα κάλυψη-πιάτα Σχήμα 32: Μετρητής για την επαλήθευση της περίληψης των καλύψεων ή coverplates Σχήμα 35: Ο μετρητής για την επαλήθευση των αυλακιών, των τρυπών και της αντιστροφής εκλεπτύνει |
Ρ |
| 25 | Αντίσταση στη θερμότητα |
Θερμαντικό γραφείο Σχήμα 37: Συσκευές δοκιμής πίεσης σφαιρών |
Ρ |
| 26 | Βίδες, τρέχουσες φέρνοντας μέρη και συνδέσεις | Κατσαβίδι και κλειδί με το μετρητή ροπής | Ρ |
| 27 | Αποστάσεις διασκορπισμού, εκκαθαρίσεις | Παχυμετρικός διαβήτης Μετρητές ανοχών |
Ρ |
| 28.1.1 | Δοκιμή πυράκτωση-καλωδίων | Συσκευές δοκιμής σύμφωνα με το IEC 60695-2-10 | Ρ |
| 28.1.2 | Δοκιμή της αντίστασης στη θερμότητα των καρφιτσών με τη μόνωση των μανικιών | Σχήμα 40: Συσκευές για την αντίσταση στην ανώμαλη θερμότητα της μόνωσης των μανικιών των καρφιτσών βουλωμάτων | Ρ |
| 28.2 | Αντίσταση στην καταδίωξη | Συσκευές δοκιμής σύμφωνα με το IEC 60112 | Ρ |
| 29 | Αντίσταση στην οξύδωση | Χημικές ουσίες Γραφείο υγρασίας Θερμαντικό γραφείο |
Ρ |
| 30.1 | Δοκιμή πίεσης σε υψηλής θερμοκρασίας | Σχήμα 41: Συσκευές για τη δοκιμή πίεσης σε υψηλής θερμοκρασίας Θερμαντικό γραφείο |
Ρ |
| 30.2 | Στατική υγρή δοκιμή θερμότητας | Κλιματολογική αίθουσα σύμφωνα με το IEC 60068-2-30 | Ρ |
| 30.3 | Δοκιμή στη χαμηλή θερμοκρασία | Ψυκτήρας | Ρ |
| 30.4 | Δοκιμή αντίκτυπου στη χαμηλή θερμοκρασία | Σχήμα 42: Συσκευές δοκιμής αντίκτυπου στις καρφίτσες που παρέχονται τη μόνωση των μανικιών | Ρ |
