Αίθουσα σκόνης IEC 60529 GB2423.37 για τη δοκιμή της αντίστασης σκόνης της ηλεκτρονικής, αυτόματα συστατικά

Περιγραφή προϊόντων

Αίθουσα σκόνης IEC 60529 GB2423.37 για τη δοκιμή της αντίστασης σκόνης της ηλεκτρονικής, αυτόματα συστατικά

Πρότυπες και τεχνικές παράμετροι

Πρότυπο: KP-sc6k1000-καίσιο

Μέγεθος στούντιο (χιλ.): 1000 * 1000 * 1000 (ύψος πλάτους × βάθους ×)

Εξωτερικά μεγέθη (χιλ.): 3000X7000X2200 (βάθος Χ πλάτος Χ ύψος)

Δομή και υλικό

Αρχές σχεδίου

ένα εκλεπτυμένο σχέδιο χοανών, το κατώτατο σημείο είναι λιμένας συλλογής σκόνης, στο λιμένα συλλογής σκόνης (δεξιά) για να εγκαταστήσει υψηλός στρόβιλος το λιμένα αναρρόφησης ανεμιστήρων αξονικής ροής, η σκόνη θα πέσει από το λιμένα πλήρωσης σκόνης στον υψηλό ανεμιστήρα αεροπορικώς συμπιεσμένος, η σκόνη φυσιέται στο εσωτερικό πεδίο από την ταχύτητα ισχυρού ανέμου, και τον αέρα που φυσά το παρελθόν κυκλοφορώ πίσω από τον αεραγωγό για να αρχίσει τον κύκλο ξανά και ξανά. Κιβώτιο αποθήκευσης σκόνης με τη λειτουργία θέρμανσης και ξήρανσης.

Υλικό

1. Εσωτερικό υλικό: sus304 ανοξείδωτο

2. Εξωτερικό υλικό: ανοξείδωτο

3. Πόρτα αιθουσών με ένα μεγάλο παράθυρο παρατήρησης

4. Μοναδικό σχέδιο αγωγών, για να εξασφαλίσει τη συγκέντρωση της ελασματικής ροής

5. Βασική δομή: προ-φυσώντας κιβώτιο σκόνης, αίθουσα, λιμένας συλλογής σκόνης, κιβώτιο σκόνης, κυκλοφορώντας αεραγωγός, κενό σύστημα, δεξαμενή αποθήκευσης σκόνης, βαλβίδα ροής, σύστημα θέρμανσης, backflow vane, ιπποδρόμιο δειγμάτων, προστατευτική οθόνη, μετρητής συγκέντρωσης πίσω στη σκόνη και άλλα συστατικά.

Τεχνικές παράμετροι

1. Λεπτή άμμος: >150um

2. Χονδροειδής άμμος: <890um

3. Μέσα στο κιβώτιο και το σωλήνα, η συγκέντρωση σκόνης είναι 10G/μ ³ ± 1

4. Ταχύτητα ροών αέρος: 18m/s ± 1,5 (διευθετήσιμο)

5. Δόση σκονών χαλαζία: 6kg/μ ³ (άμμος χαλαζία 70%, κιμωλία 15%, καολίνης 15%) 6. Πλάτος αγωγών: 800MM

Σύστημα ελέγχου

1. PLC και ευφυές σύστημα ελέγχου οθόνης αφής (εμπορικό σήμα Teelong)

2. PT100 αισθητήρας δοκιμής

3. Μετρητής συγκέντρωσης άμμου και σκόνης

4. Ανεμόμετρο (φορητό) για να ρυθμίσει τη ταχύτητα ανέμου πρίν εξετάζει.

5. Προστασία πέρα-θερμοκρασίας οργάνων

6. Προστασία απώλειας φάσης δύναμης

7. Διακόπτης διαρροής

8. Δύναμη: AC380 Β 50Hz

9. Πόρτα: μετριασμένη πόρτα γυαλιού

10. Κενή αντλία 60-600L/Χ

11. Ρυθμίζοντας βαλβίδα πίεσης, ακροφύσιο, ρυθμιστής πίεσης

Ελεγκτής: Υιοθετήστε τον προγραμματίσημο ελεγκτή (αυτός ο ελεγκτής έχει πολλά είδη αυθαίρετα οι λειτουργίες ελέγχου όπως κατωτέρω)

a. χρόνος σκόνης φυσήγματος (στάση, χτύπημα) χ/μ/s διευθετήσιμα

b. Το κύκλος ζωών: διευθετήσιμος

c. Χρόνος δοκιμής προεπιλογής: 0s ~ 999h99m99s διευθετήσιμο

d. Δύναμη σε: από - on-off

Μέγεθος πλέγματος μετάλλων: ονομαστική διάμετρος 50um, του διαστήματος γραμμών μεταξύ 75um και 150um ονομαστικού

Στεγνωτήρας: πλαστικός φυγοκεντρικός ανεμιστήρας

Σημείωση: Η αίθουσα μπορεί να ανταποκριθεί στα πρότυπα ISO20653-6K, που χρησιμοποιούνται κυρίως για τις οικιακές συσκευές, ηλεκτρικές συσκευές χαμηλής τάσης, αυτοκίνητος, απαιτήσεις δοκιμής επιπέδων προστασίας κοχυλιών μερών μοτοσικλετών. (με talc 5KG)

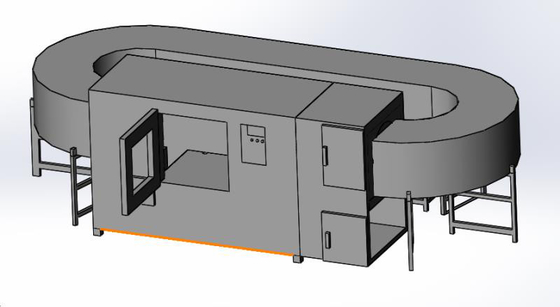

Αποδόσεις αναφοράς

Εσωτερική δομή

Σύστημα σκόνης στην πίσω πλευρά

Εσωτερική δομή

Φωτισμός και ζωντανά συστήματα δοκιμής και κενές συνδέσεις

Λιμένας και περιστροφική πλάκα χτυπήματος σκόνης

Αγωγός συλλογής σκόνης
